電路設計與電路工程明確用電需求，出設計圖紙。

所有線路應遵循平豎直，最短原則，減少彎線避免后期維修困難。

空調，廚房，衛生間，客廳，臥室，電腦及大功率電器等用專有的回路及相應漏電保護器。

電源線與暖氣，熱水，煤氣管平行間距應大于300cmmm，交叉間距大于10cmmm。

強電插座與弱電插座間距應保證大于500mm

插座離地面一般為30CM，開關一般距地130CM，插座開關在統一水平線上。

考慮家電家具位置及尺寸，暢游插座正好位于床頭柜后邊，造成柜子不能靠墻的情況發生。

電視墻用電多，但后面沒必要設置太多插座，可以連一個插線板放在電視機側面。

保護措施包括接地保護（常見）和接零保護，統一系統中，嚴禁同時采取兩種保護方式。

單開單控-----適用于一個開關控制一個燈

雙開雙控----適用于兩個不同位置控制一個燈

單開三控-----適用于三個不同位置控制一個燈

雙開單控---適用于同一位置開關控制兩個不同位置的燈

三開單控-----適用于同一位置開關控制三個不同位置的燈

四開單控-----適用于同一位置開關控制四個不同位置的燈

三開雙控-----適用于兩個不同位置開關控制三個燈

插座接線圖

一開帶插座---單控接線法-----雙控接線法

家庭配電箱系統接線方法一

家庭配電箱系統接線方法二

家庭配電箱系統接線方法三

家庭配電箱系統接線方法四

家庭配電箱系統說明

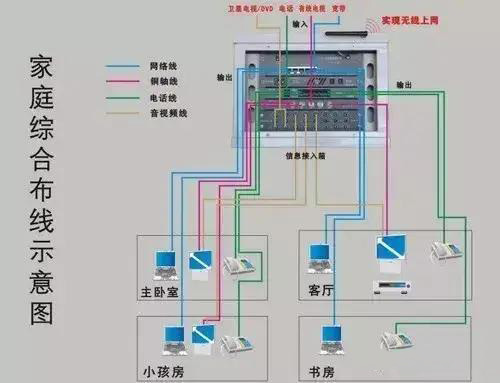

家庭弱電布線系統
