這幾張圖都是基礎控制電路圖，聽老電工說，能看懂這幾張圖并能在實踐運用的，就算是初級過關了，一起來看看你是否過關吧~

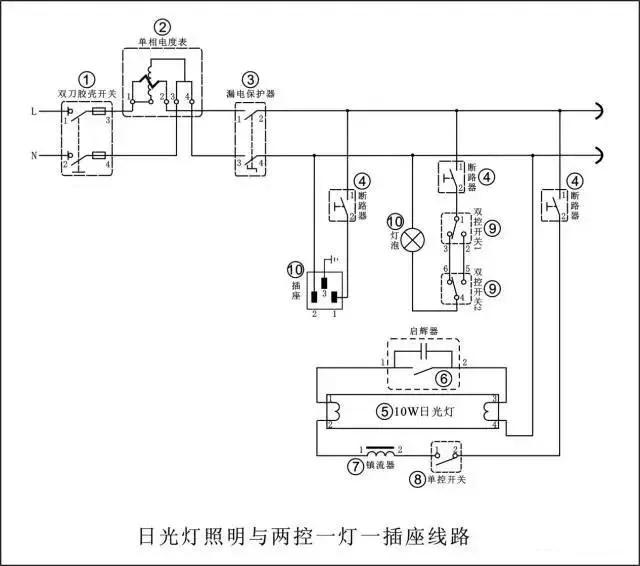

1.日光燈照明與兩控一燈一插座線路

里面包含②單相電表的接線，兩個⑨和一個⑩是一燈雙控的接線，⑤⑥⑦⑧為日光燈的接線。這個電路非常的實用，是家裝照明控制的經典案列。

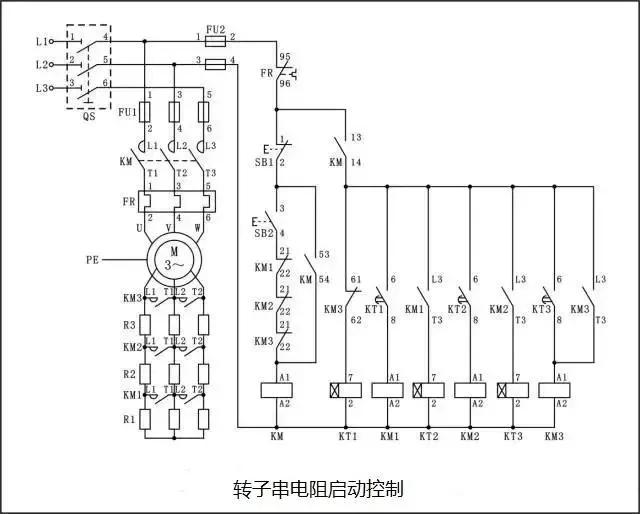

2.轉子串電阻啟動控制

為了限制啟動電流并提高啟動轉矩，線繞轉子異步的啟動可在轉子電路中串接幾級啟動電阻或串入頻敏電阻器。

3.三相四線電度表帶互感器電路圖三相四線電表的接線要點：1、4、7接互感器的K1,3、6、9接互感器的K2并連一起做接地保護，2、5、8接UVW三相電源，11為零線。

4.星/三角降壓起動控制電路

經典的星三角降壓啟動，雖然比不上軟啟動，但是應用還是很廣的。一個主接觸器，一個星接觸器，一個角接觸器。通過時間繼電器，實現星角自動轉換的目的。

5.電動機單向兩地控制線路

為了操作方便，一臺設備有幾個操縱盤或按鈕站，各處都可以進行操作控制。要實現多地點控制則在控制線路中將啟動按鈕并聯使用，而將停止按鈕串聯使用。

6.電動機點動、連動控制電路

這個是基礎電路，SB2按下去KM吸合自鎖，SB3是點動按鈕。

7.三相電機正反轉電路圖

原理分析：電機要實現正反轉控制，將其電源的相序中任意兩相對調即可（我們稱為換相），通常是V相不變，將U相與W相對調，為了保證兩個接觸器動作時能夠可靠調換電動機的相序，接線時應使接觸器的上口接線保持一致，在接觸器的下口調相。由于將兩相相序對調，故須確保二個KM線圈不能同時得電，否則會發生嚴重的相間短路故障，因此必須采取聯鎖。

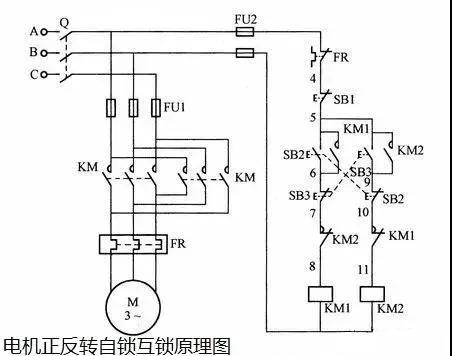

8.電機正反轉自鎖互鎖原理圖

電機的正反轉電路相對來說應用廣泛，雙重互鎖提高了電路的安全性。2個接觸器組成的電氣互鎖和2個啟動按鈕組成的機械互鎖。

為什么說這8張電路圖都懂了算是初級過關了呢？因為這幾張圖的內容并不是一連串的知識，要看懂是需要很豐富的知識面，所以能全看懂的，基本就是很成熟的初級電工了。

之所以說是初級維修電工，是因為中級維修電工的要求是熟練掌握PLC技術和觸摸屏技術；至于高級，就要掌握工控機的技術了。
