基于單片機和ADC0832的電壓表

成都創新互聯是一家專業提供衛濱企業網站建設,專注與網站設計制作、成都網站設計、HTML5建站、小程序制作等業務。10年已為衛濱眾多企業、政府機構等服務。創新互聯專業的建站公司優惠進行中。

該系統由單片機最小系統、四位共陽極數碼管、ADC0832轉換芯片、1K的電位器、模擬電壓表組成

該系統設計軟件：Proteus8.10仿真?? keil4編程 C語言

該系統的功能為：電位器的模擬量可由模擬電壓表直接讀出

模擬量通過ADC0832芯片轉換?傳輸?shù)?1單片機處理后顯示在數碼管上面

屆時數碼管顯示的電壓量和模擬電壓表讀出的一致

但是他們之間會有一定的誤差 這個誤差可以通過程序盡量減小

而不能完全消除

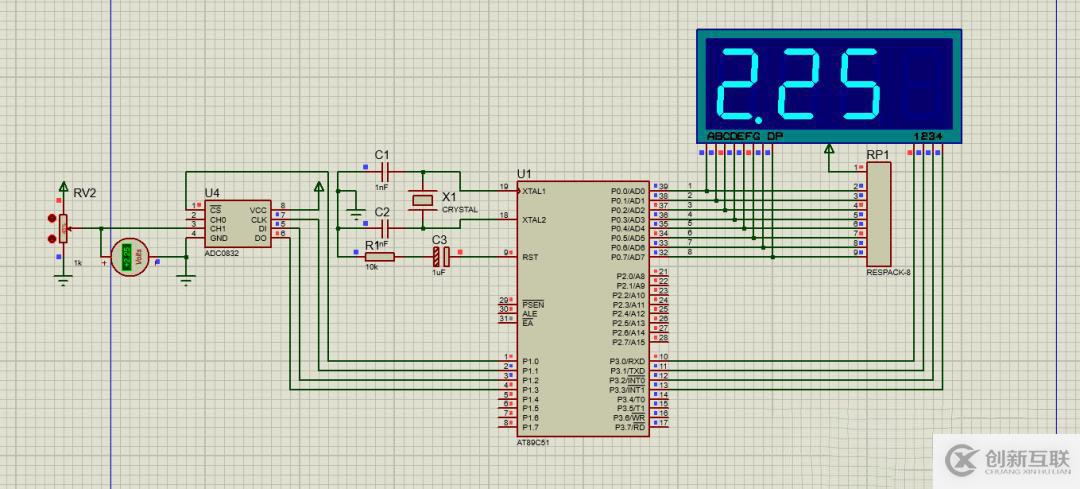

下面為系統設計的原理仿真圖

下面為仿真中讀取的電壓值和模擬電壓表上面的電壓值

以下為設計的部分代碼

#include#include#include<0832.h>#define uchar unsigned char
#define uint unsigned int
uchar dd[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xc6,0xff};

//sbit led=P1^0;

uint T=0;
uchar ch0=0,ch1=0;


void delay1ms()    //@11.0592MHz
{
  unsigned char i, j;

  _nop_();
  _nop_();
  _nop_();
  i = 11;
  j = 190;
  do
  {
    while (--j);
  } while (--i);
}

void display1(uchar yi,uchar er)
{
  P3=0x01;
  P0=dd[yi]&0x7f;
  delay1ms();
  P0=0xff;

  P3=0x02;
  P0=dd[er];
  delay1ms();
  P0=0xff;

}

void display2(uchar san,uchar si)
{
  P3=0x04;
  P0=dd[san];
  delay1ms();
  P0=0xff;

  P3=0x08;
  P0=dd[si];
  delay1ms();
  P0=0xff;
}
