plt是什么格式？plt文件怎么打開？

plt是繪圖格式文件，類似與模板，它把一系列的曲線圖表綜合起來，做完分析后，通過調用該文件，就能生成很多曲線。一般可以用autocad或CorelDRAW打開。

plt文件是遵從HP GL/2規范的打印機指令文件，大型的設計院所通常用這種文件來向打印機發送打印任務，PLT文件現在能夠被打印中心直接讀入，能夠集中批量打印和拼圖輸出。

plt是什么格式？plt文件怎么打開？

但不同的打印驅動程序生成的PLT文件會有些不一樣，其指令可能不完全遵從HP GL/2規范，即使是HP打印機驅動程序生成的PLT文件，其生成的PLT文件也不是完全相同，有的打印驅動程序生成的指令的效率高，有的效率低。那么如何創建PLT文件呢?方法也很簡單。

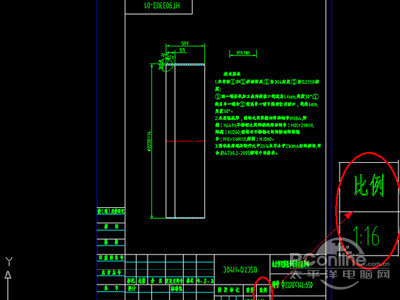

1.在AutoCAD主程序中打開設計文件DWG，如下圖：

plt是什么格式？plt文件怎么打開？

注意，圖紙的比例。

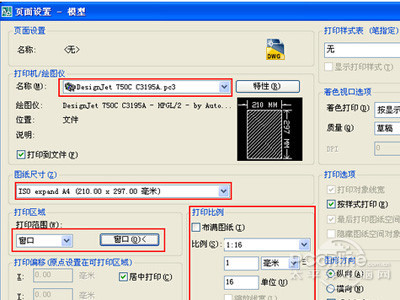

2.單擊菜單[文件]-[打印]，設置請注意：

打印機/繪圖儀：第一步設置的繪圖儀，如Desigen 750C 3195A.PC3。

紙張：選擇與當前圖相應的自定義紙張，如本圖例中是A4的紙，選用ISOexpand A4 (210.00*297.00毫米) 。

打印區域：用窗口選擇的方式，選擇所有圖形。

打印比例：設置成與繪圖比例相同。

plt是什么格式？plt文件怎么打開？

3.單擊按鈕“確定”。

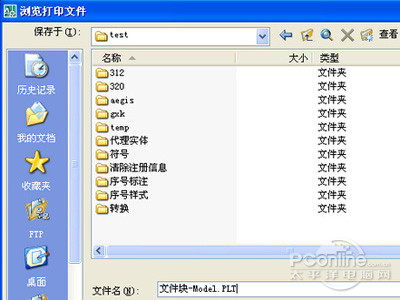

3.單擊按鈕“確定”，4.指定保存路徑及文件名，單擊按鈕“保存”，生成plt文件。
