三個腳的晶體管種類非常多。我們只能了解一下簡單常見的。

按材質分，可為∶硅管：如D,S等。鍺管：如A等。硅管的穩定性好。鍺管的熱穩定性差，可以用來作為熱探頭。導通的電壓也較低。

按工藝分。可為：三級管，場效應管等。有分PNP和NPN型。對應有三個腳：基極,用B表示；集電極，用C表示；發射極，用E表示。

如何用萬用表區分三極管的三個腳呢？以NPN型為例。用正表筆與負表筆接任意兩腳測量。如其中的一個腳與其它的兩個角都呈現較低的阻值。那么，這個腳為B極。另外兩個，阻值大一點的為E極。小一點的為C極。PNP與之差不多，只是正負表筆要互換一下。注意，三極管的BE結可作為穩壓二極管使用！

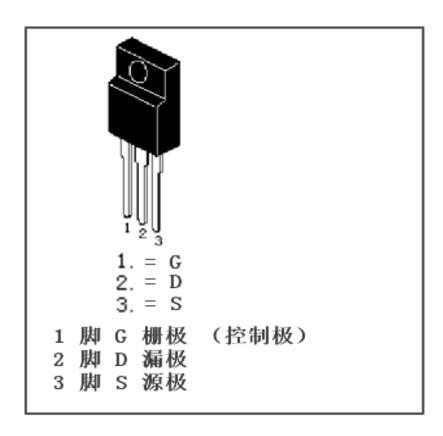

場效應管，與三極管一樣，也有三個腳。分別為：柵極，用G表示；漏極，用D表示 ；源極，用S表示。功能與三極管的B,C,E分別對應。

怎么區分這三個腳呢？以NPN型場效應管為例。用正負表筆接任意兩腳。用手捏正表筆與剩下的。如果這時有阻值，那么，正表筆接的為D極，負表筆接的為S極。剩下的為G極。也可以按常規來辦，用一個6V，100MA的小型直流電源。當G接電源正極，當S接電源負極，這時D與S呈導通狀態。如此，三個腳就區分開來。

場效應管導通后，如需關斷，必須G與S的觸發電壓反接。這與三極管有點差別，三極管的B極的電壓去掉，C與E就不呈導通狀態了。

需要注意的是，在拿場效應管時，要防靜電，否則易損壞。

三極管的優點是頻響較好，但需驅動電流較大。而場效應管的優缺點正好與三極管相反，故又研究出一種“雜交型”的雙極管。就是把三極管與場效應管燒制在一起。這種管子，驅動電流小，頻響也好。而且功率可以做得很大。如，大功率的音響模塊，大型逆變電站等。

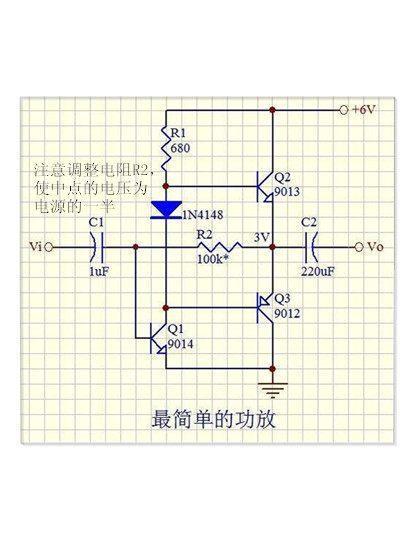

下面，我們就按上圖，用三極管制作一個簡單的音響功放電路。來玩玩吧。
