?怎樣判斷交流接觸器是好是壞

接觸器是電氣系統中常用的一種控制器件，具有頻繁的接通和切斷大電流電路的能力，并可以實現對配電系統和電力拖動系統的遠距離控制。

接觸器是利用電磁鐵原理工作的，結構如下圖所示。當給線圈通以工作電流時，鐵芯產生電磁力將磁鐵吸下，帶動各觸點同步運動，控制負載電路工作。

接觸器主要分為交流接觸器和直流接觸器，都可以使用萬用表進行檢測。

一、檢測接觸器線圈

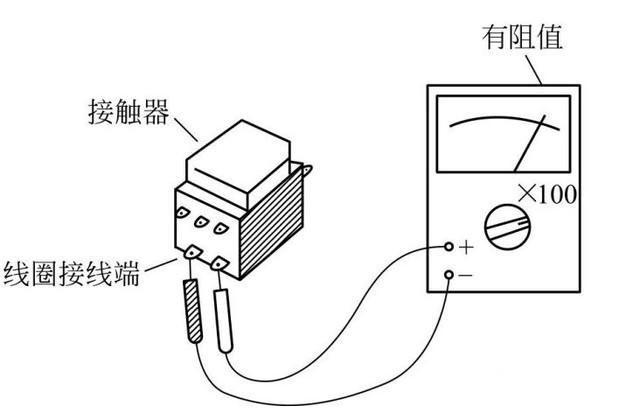

檢測接觸器時，將萬用表置于“Rx100”或“Rx1K”檔，兩表筆（不分正、負）分別與接觸器線圈的兩接線端連接，萬用表表針應有一定的阻值。如下圖所示。

如果萬用表表針指示阻值為0，說明該接觸器線圈短路，如果萬用表表針指示阻值為無窮大，說明該接觸器已斷路。以上兩種情況均說明該接觸器已損壞。

二、檢測接觸器觸點

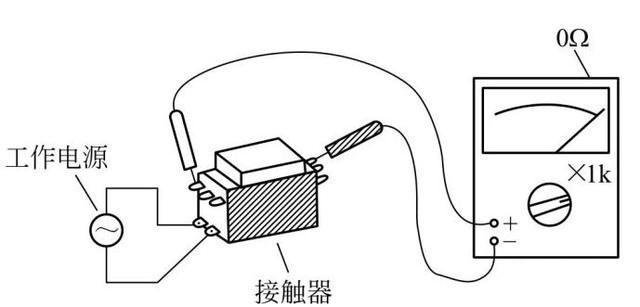

檢測方法是給接觸器線圈接上規定的工作電壓，用萬用表“Rx1K”檔分別檢測各對觸點的通斷情況。

未加上工作電壓時，接觸器的常開觸點應不通，常閉觸點應導通，當加上工作電壓時，應能聽到接觸器吸合聲，這時，接觸其常開觸點應導通，常閉觸點應不通，否則說明該接觸器已損壞。

三、檢測接觸器絕緣性能

檢測接觸器時，將萬用表置于“Rx10K”或“Rx1K”檔，測量接觸器各觸點間的絕緣電阻（接通狀態和導通狀態分別測量），以及各觸點與線圈接線端之間的絕緣電阻，均應為無窮大。

如果被測接觸器具有金屬外殼或外殼上有金屬部分，還應測量每個接線端與外殼之間的絕緣電阻，也均應為無窮大。否則，說明該接觸器絕緣性能差，不能使用。
