一個開關控制一個燈：大家看斷路器是兩相的，所以一根線去燈，一根線去開關。簡單來說就是火線接開關，開關另一端接燈，燈的另一端接零線。

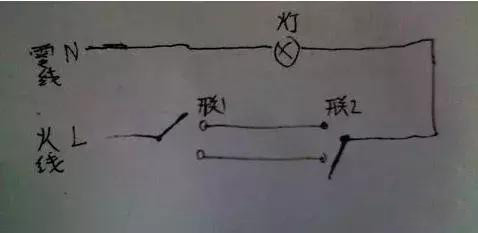

雙控燈：

我們單獨拿兩個雙控開關和一個照明燈來舉例介紹。

1、控開關接線柱一般標有"L"，"L1"，"L2"。當L端進線時，L1和L2有一端和L接通，按動開關后，L1和L2的另一端和L接通。

2、我們以左端開關的L作為火線輸入，兩個開關的L1和L2對應接線，然后將右邊開關L接至照明燈一端，照明燈另一端接零線。

3、接好線后一定注意將照明燈兩側的線頭用絕緣膠帶包裹好，防止漏電。

4、最后留出的火線與零線接上插頭就完成了整個雙控開關的接線。

5、為方便接線，我們可以將雙控開關的電路圖記住，這樣實際操作就很容易接線。

三個開關控制一盞燈：三控與雙控最大的區別就是中間的多空開關，大家看他有6個點，其中四個點需要交叉連接，接線技巧就從左往右：L1----L1---L21----L1。大家對照圖中，如果走暗線的話，管子里面還是三根電，大家看L1---L2是雙控線，去燈燈上面的紅色線，實際穿線我們用三根。零線去燈，火線進開關。

四個開關控制一盞燈：大家看四控與三控最大區別就的中間有兩個多空開關，如果我們要接9個開關控制一盞燈，那么兩邊開關三開雙控，中間加單開多控就可以，無論多少控制就多加幾個多空開關。

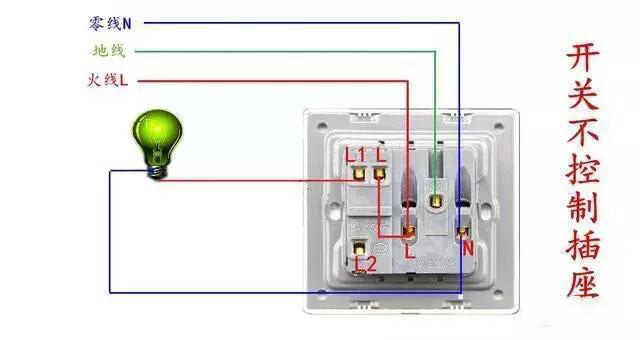

一開五孔：開關控制燈既然是開關控制燈，我就讓插座先等到一個220V電源，所以火線進插座的：L。零線進插座的N，地線進接地。

開關控制燈：我們從插座的N并聯一根零線，然后火線并聯一根去開關的L。開關的L1出去進燈上面。這種接線方式就是一開五孔，開關控制燈，插座也有電。

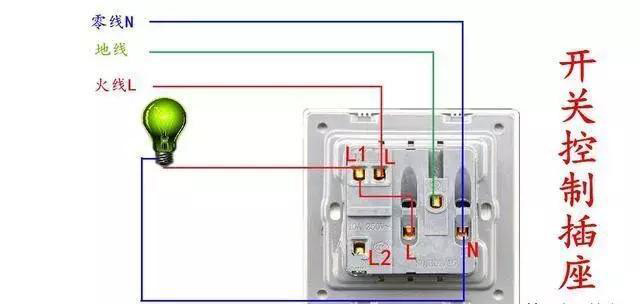

一開五孔：開關即控制插座也控制燈，零線進插座的N,同時并聯一根零線去燈上面，讓燈和插座同時得到一個零線。

既然開關控制燈，控制插座我們就讓火線進開關的L，然后開關的L1出來分別進燈和插座的L。這種接線方法就可以實現開關控制燈和插座。

大家對以上內容一燈單控；雙控；三控；四控的實物接線都了解了嗎？
