最近有很多剛入門學習電工技術的師傅留言問:220V的照明燈是不是一定需要零線才能亮？為什么老師傅經常會說:380V的電源不需要零線也可以使220V的燈點亮，對這種情況表示不理解？

其實380V的電壓點亮220V的燈在一定的條件下是可以點亮的，今天我們就來重點看一下:在沒有零線，只有380V電源的情況下如何點亮220V的燈，詳細看一下原理和接線:

一，首先對相電壓和線電壓進行簡單認識:

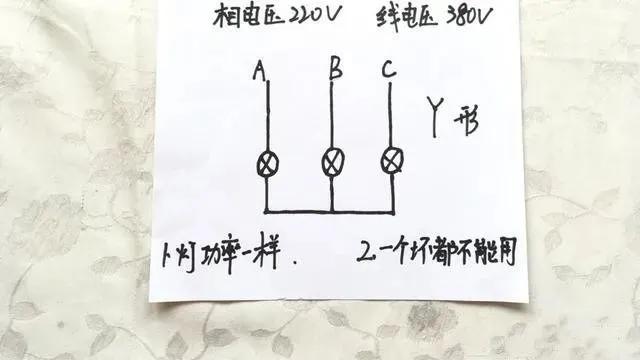

以上圖為例，來簡單看一下:

首先相電壓指的是相線和零線或者中性線之間的電壓，例如:A相和零線之間，B相和零線之間，C相和零線之間的電壓我們稱之為相電壓，相電壓一般為220V電壓。

線電壓指的是相線和相線之間的電壓，例如A相和B相之間，A相和C相之間，B相和C相之間的電壓，稱為線電壓，線電壓一般為380V電壓。

基本了解相電壓和線電壓后，下面我們重點來看一下如何在只有380V電壓的情況下接亮220V的燈？

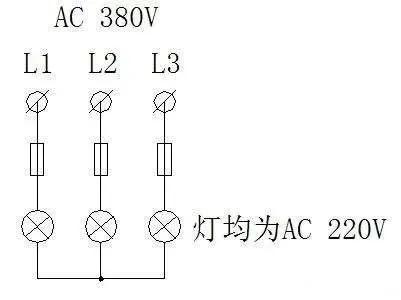

上圖為電路接線圖，我們需要將3個燈的一端分別接A相，B相和C相，將燈的另外一端并接在一起形成燈泡的星形連接，下圖為實物接線圖:

三個燈泡星形接法，可以形成中性點:

一般情況下，中性點的電位接近于0，所以A相和中性點之間的電壓接近于220V，B相和中性點，C相和中性點之間的電壓也是接近于220V，所以這種接線方法可以在沒有零線，只有380V電壓的情況下點亮220V的燈！

需要提醒的是:燈泡的功率必須一樣，必須一樣，必須一樣，重要的事情說三遍，另外一般情況下任何一個燈泡壞了，另外兩個都不能正常發光或者不能正常使用！
