用來控制、檢測、保護、計量電氣正常運行的低壓回路稱為電氣二次接線圖。看圖的基本方法可以歸納為如下六句話：

先一次，后二次；先交流，后直流；先電源，后接線；先線圈，后觸點；先上后下；先左后右。

所謂的“先一次，后二次”，就是當圖中有一次接線和二次接線同時存在時，應先看一次部分，弄清是什么設備和工作性質，再看對一次設備監控作用的二次部分，具體起什么監控作用。

所謂“先交流，后直流”，就是當圖中有交流和直流兩種回路同時存在時，應先看交流回路，再看直流回路。因交流回路一般由電流互感器和電壓互感器的二次繞組引出，直接反映一次接線的運行狀況；而直流回路則是對交流回路各參數的變化所產生的反映（監控和保護作用）。

所謂“先電源，后接線”，就是不論在交流回路還直流回路中，二次設備的動作都是由電源驅動的，所以在看圖時，應先找到電源（交流回路的電流互感器和電壓互感器的二次繞組），再由此順回路接線往后看；交流沿閉合回路依次分析設備的動作；直流從正電源沿接線找到負電源，并分析各設備的動作。

所謂“先線圈，后觸點”，就是先找到繼電器或裝置的線圈，再找到其相應的觸點。因為只有線圈通電（并達到其起動值），其相應觸點才會動作；由觸點的通斷引起回路的變化，進一步分析整個回路的動作過程。

所謂“先下后下”和“先左后右”，可理解為：一次接線的母線在上而負荷在下；在二次接線展開圖中，交流回路的互感器二次側（即電源）在上，其負載線圈在下；直流回路電源在上，負電源在下，驅動觸點在上，被起動的線圈在下；端子排圖、屏背面接線圖一般也是由上到下；單元設備編號，則一般是由左至右的順序排列的。

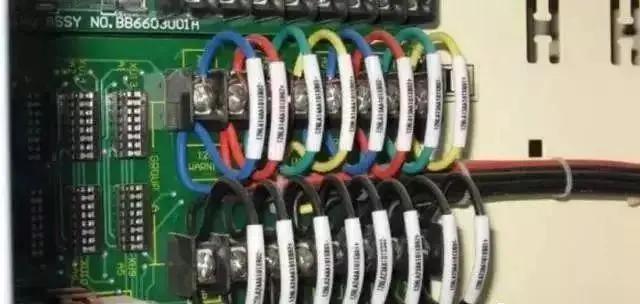

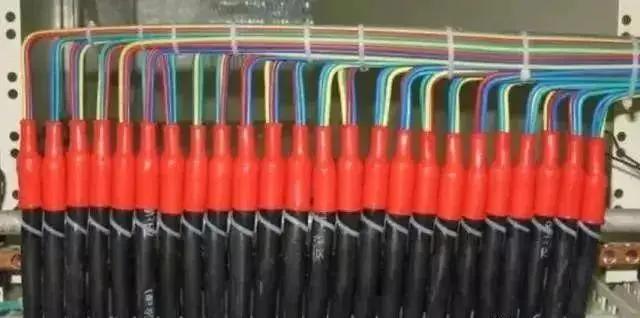

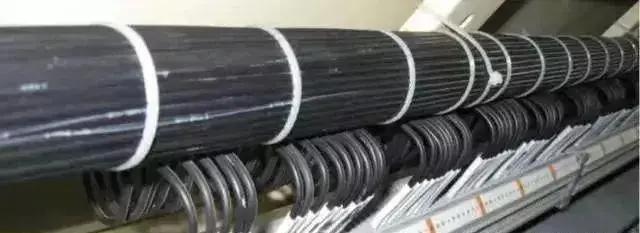

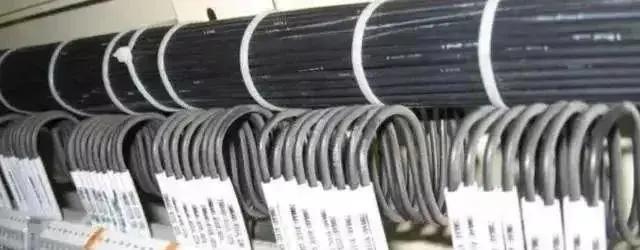

我們為大家挑選了幾張電氣二次接線圖，還是非常不錯的，相當規矩、合理！
