有了開關插座，就免不了電線的布線，那么，開關插座上面的電線電路是怎么布置的呢？通過下面的幾張圖，我們就能夠簡單的看出來了。

一、一開單控開關接線圖

二、二三開連體單控開關接線圖

三、四開連體單控開關接線圖

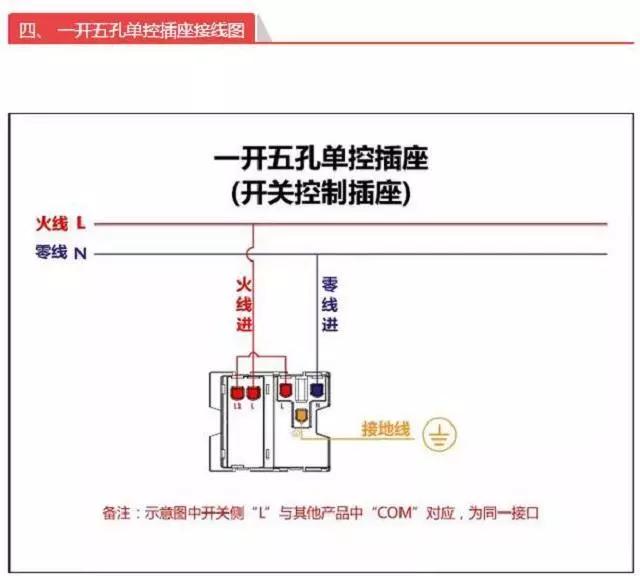

四、一開五孔單控插座接線圖

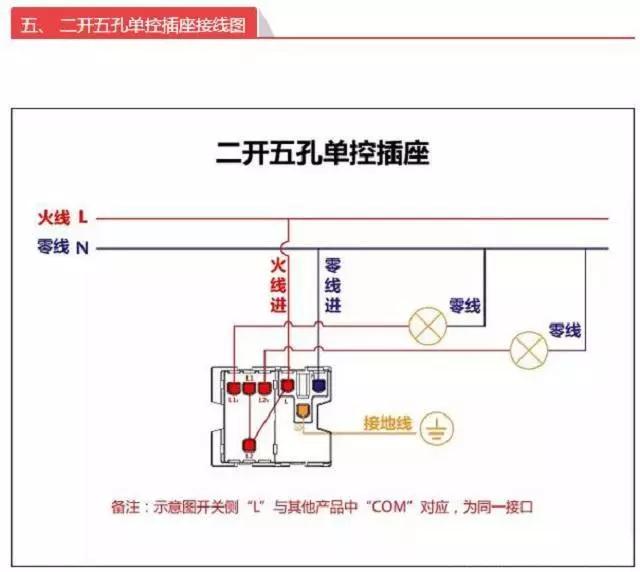

五、二開五孔單控插座接線圖

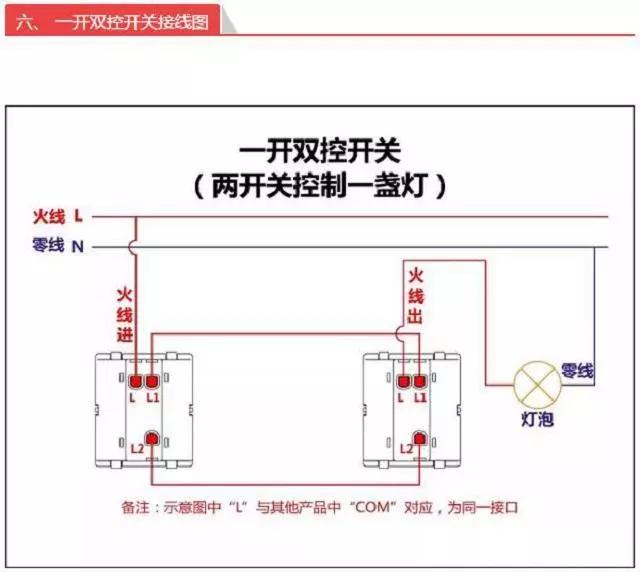

六、一開雙控開關接線圖

七、二三開單控開關接線圖

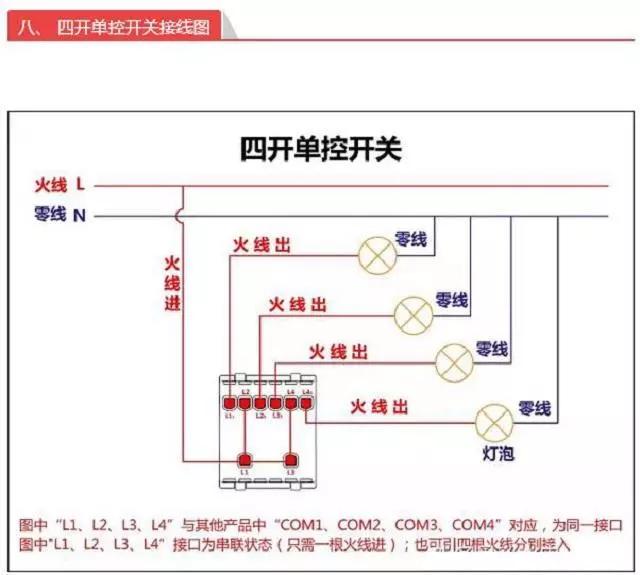

八、四開單控開關接線圖

九、一開五孔單控插座接線圖

十、二三開雙控開關接線圖

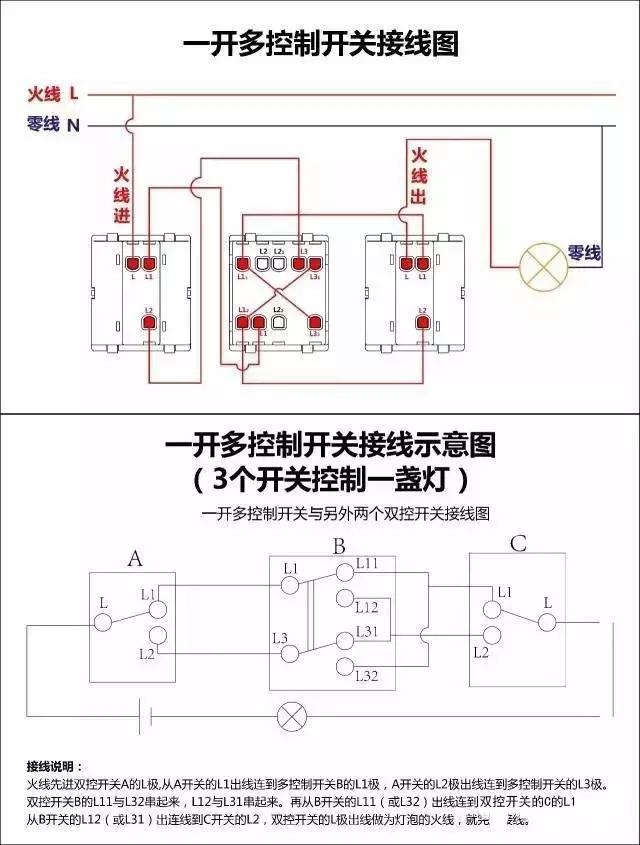

十一、一開多控開關接線圖

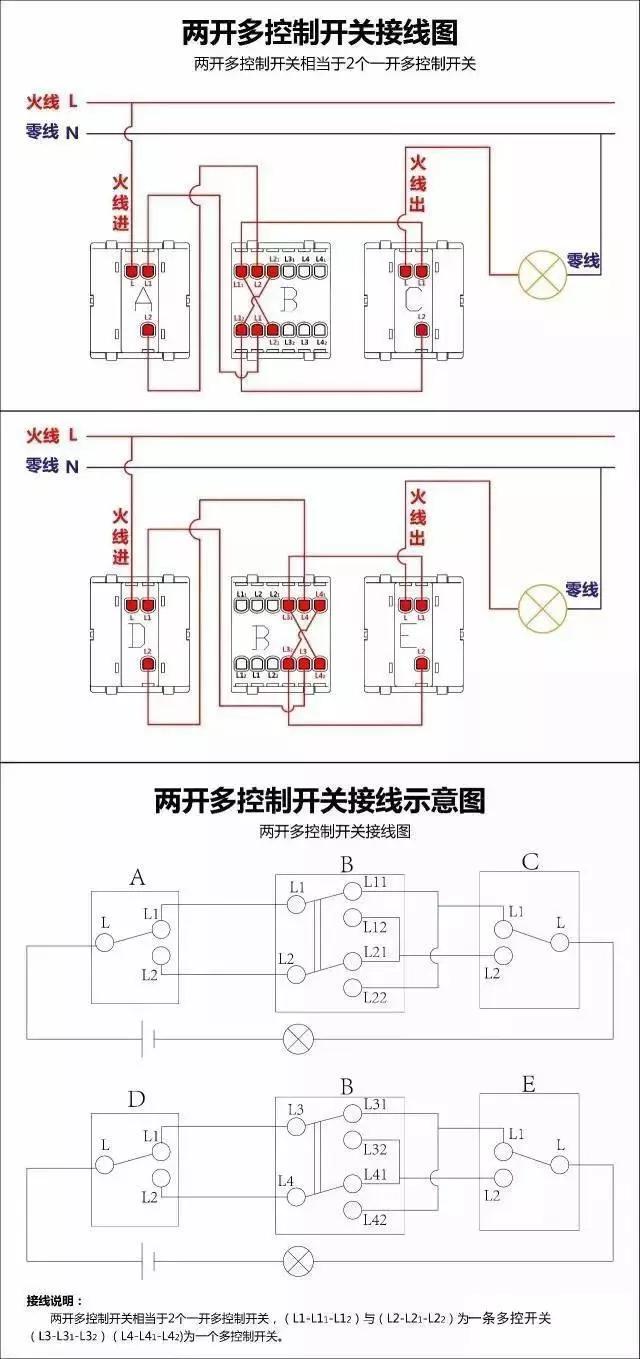

十二、兩開多控開關接線圖

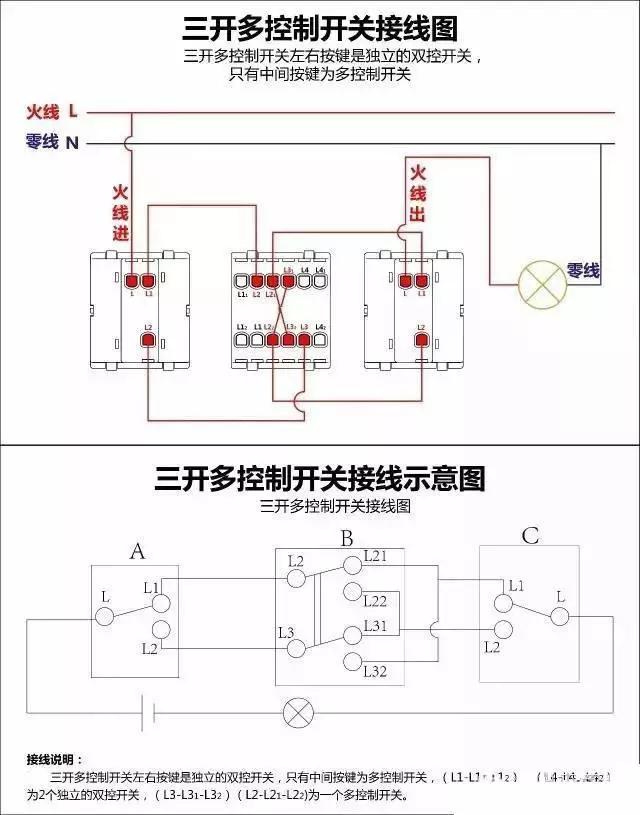

十三、三開多控開關接線圖

雖然大家在裝修的時候，可能對這些布線的規劃并不是很了解，不過我們多了解一點，也是知識上的鞏固，說不定以后自己也可以動手布線了呢。
