室內水電安裝施工標準做法

1、開關、插座定位精準，符合設計和功能使用要求

插座名稱距離要求普通插座距地30公分陽臺洗衣機插座距地150公分抽油煙機插座距地2米床頭插座距地75公分空調柜機插座距地30公分空調掛機插座板下50公分熱水器插座距地230公分

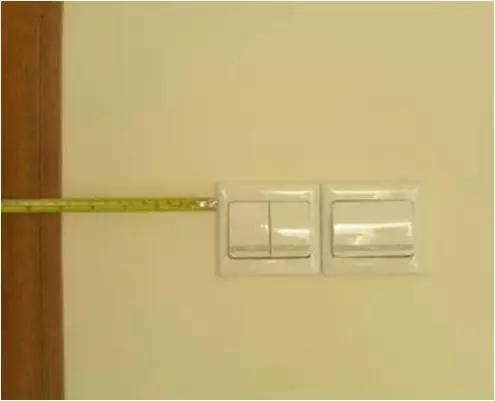

Tips：門邊開關、插座距門框15公分

墻角邊開關、插座距墻角10公分

2、水施圖、電施圖、建筑圖、裝飾圖疊加審圖，確保水、電、洞口定位準確；

插座、空調套管、洗衣機插座與洗衣機地漏位置相匹配。

空調插座一般比空調套管高10公分

空調插座與套管位置匹配

3、砌筑階段線管豎向開槽，使用水泥釘固定，線管安裝完使用細石混凝土封堵后于線槽處掛鋼絲網并保證兩側>10公分。

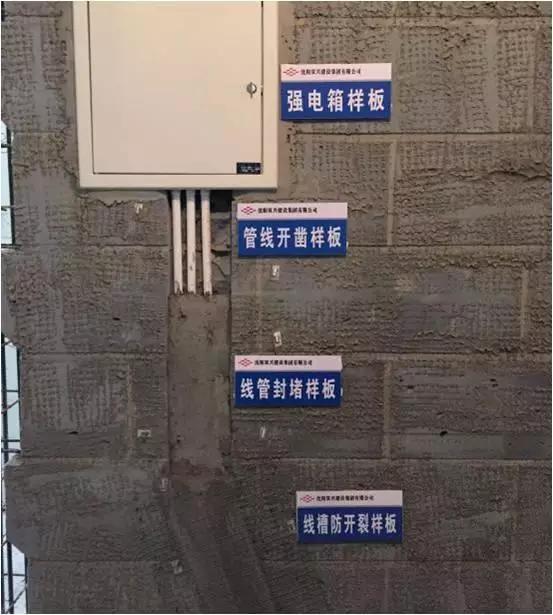

線管開槽樣板

4、穿線工作必須于裝修開工前完成，及時疏通堵塞線管。導線進入線盒必須留有10~15公分,并用絕緣膠布,或?qū)Ｓ帽Ｗo(hù)頭將線頭包裹。

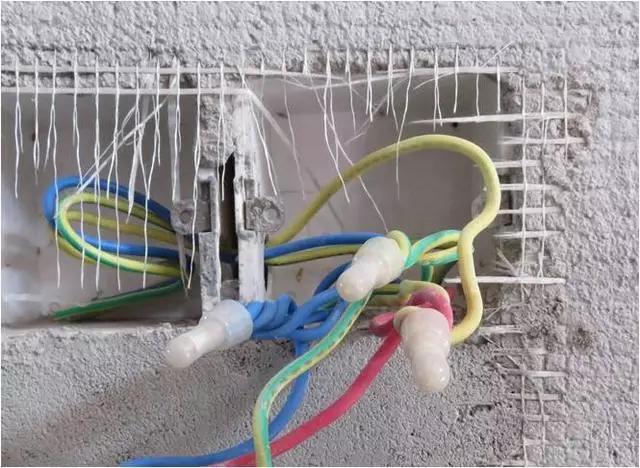

導線預留長度10~15cm

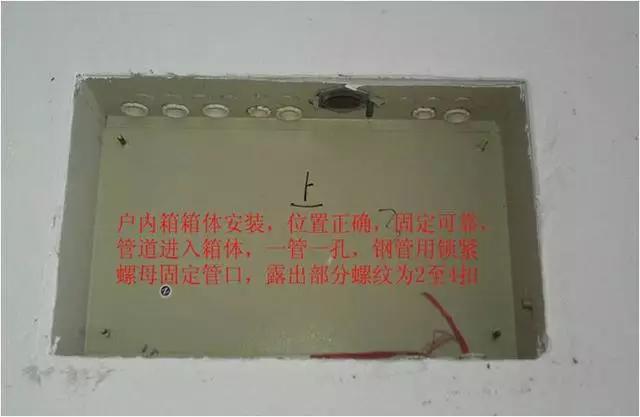

5、配電箱、開關在安裝面板前應先檢查預埋底盒是否安裝正確，平直。底盒周邊應使用干硬性水泥砂漿填縫密實，保證面板安裝完畢后應不出現空縫。

戶內電箱底盒安裝正確

6、電箱內回路清晰，電路排布合理。

A、所有電器為一路

B、所有照明為一路

C、廚房插座為一路

D、衛生間用電設施及衛生間插座為一路

E、除廚、衛以外的所以普通插座為一路

不同的房型均可參照以上的辦法。

回路設置清晰

7、大功率電器使用相應材料，如空調使用4平方銅芯線配16A插座。

8、底盒安裝完成后穿線前使用擠塑板進行成品保護，避免抹灰過程堵塞線管。

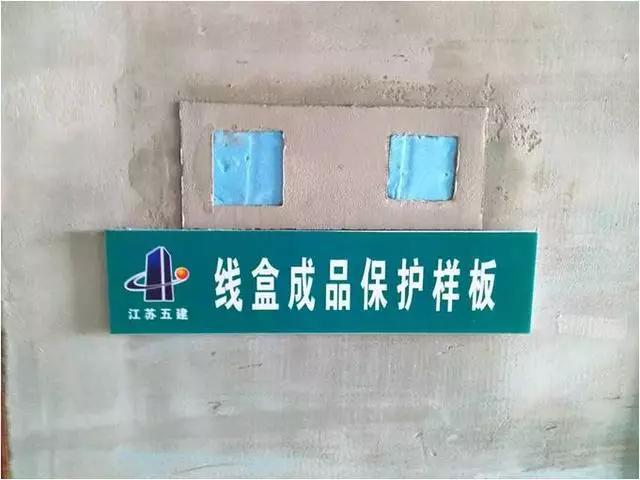

線盒成品保護樣板

9、成品保護：

開關、插座安裝時先安裝內部面板，內部面板安裝完畢后周邊粘貼美紋紙?jiān)龠M(jìn)行涂料施工，涂料施工完畢，細部整改完成后將美紋紙撕除。

開關裝飾蓋板在涂料施工完畢后再進行安裝，并用防潮膜或美紋紙進行滿包，直至細部整改完成。

插座成品保護樣板

1、空調套管使用預制件，確保套管安裝后管口離墻、柱完成面5~10公分。

空調套管采用預制件

2、沉箱內部管道鋪設高度滿足設計要求：A、地漏排水管高出完成面5公分以上，

B、座便器排污管高出完成面5公分以上,

C、洗手盆排水管高出完成面5公分以上。

D、廚房洗菜盆排水管高出完成面20公分以上。

管道坡度符合裝飾要求。

沉箱蓋板前，確保同層排水管件積水處理器泄水孔及二次側排孔通暢。

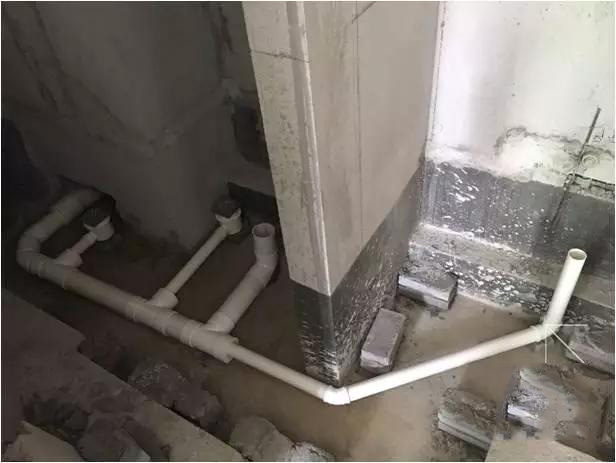

沉箱內部管道鋪設高度

滿足設計要求

3、衛生間地漏、坐便排污管定位精準，確保地漏位置與地磚排版相符。

衛生器具名稱廚房洗滌盆燃?xì)鉄崴麟姛崴飨茨樑枇茉∑髯闫鞫妆闫餍”愣方o水配件離地距離4501100180055010502008001200排水洞口離墻距離170————170125350625100

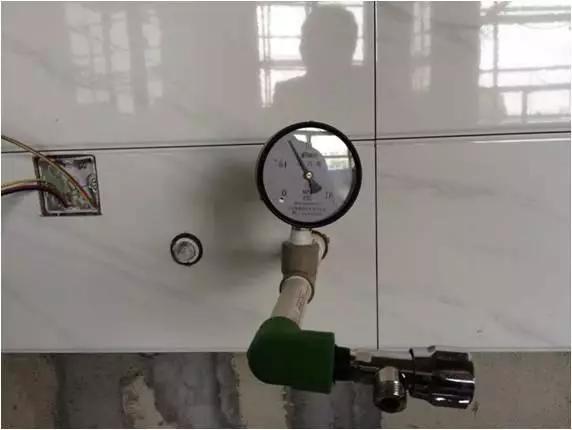

4、給水管安裝在場地移交時及管道隱蔽時分別進行試壓工作。

給水管試壓無滲漏后方可進行隱蔽工序。

1.強度試驗：冷水管試驗壓力為工作壓力的1.5倍，不得小于1.0Mpa；熱水管試驗壓力為工作壓力的2.0倍，不得小于1.5Mpa。

當升壓至規定壓力時，停止加壓，穩壓1h，壓力降不得超過0.05MPa，且系統無明顯滲漏，強度試驗合格。

B、嚴密性試驗：強度試驗合格后，泄壓至工作壓力的1.15倍，穩壓2h，壓力降不得超過0.03MPa，且系統的各類接口及連接點無滲漏為合格。

漏水基本上是發生在接口處

5、馬桶及洗臉盆給水閥位置墻面磚使用水鉆開孔，開孔直徑不大于角閥連接管徑+7mm，確保角閥蓋板能遮蓋墻面磚開孔。

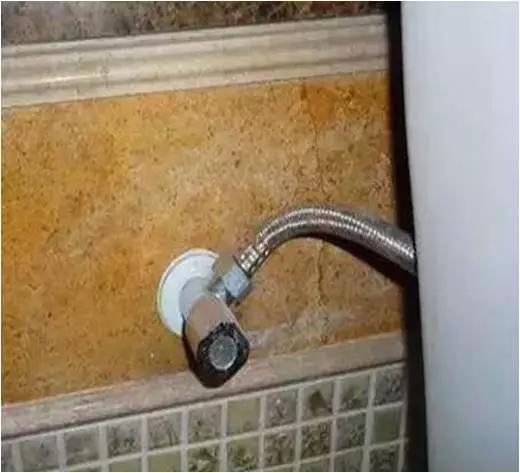

給水閥位置墻磚開孔適宜

1、地暖安裝前充分考慮成活面標高，安裝過程嚴格控制標高，在地面彈設+500mm標高控制線，避免影響后期門洞口標高及門口部位收口。

地暖安裝嚴控標高

2、加熱管安裝時應防止管道扭曲；彎曲管道時，圓弧的頂部應加以限制，并用管卡進行固定，不得出現“死折”。

A、塑料及鋁塑復合管的彎曲半徑不宜小于6倍管外徑

B、銅管的彎曲半徑不宜小于5倍管外徑。

加熱管安裝圓弧段處理

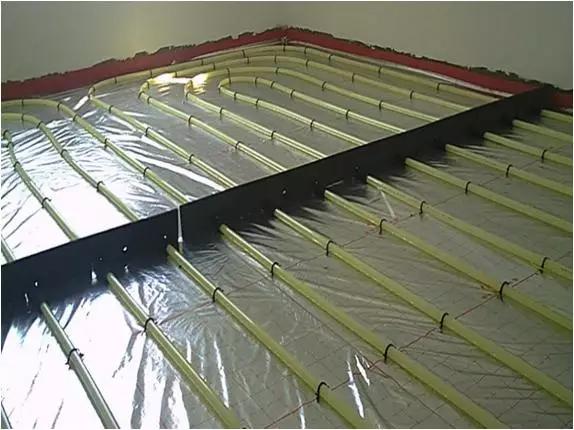

3、輻射供暖地板當邊長超過6m或面積超過30 ㎡ 時需設置伸縮縫，每隔3m左右設置縱橫向2公分x6公分的高發泡聚乙烯泡沫板條，板條高度高出地面2公分。

走道和客廳之間、門口處等截面突變部位單獨做一道聚苯板分隔條，以分割相鄰兩個區域的地面。

設置伸縮縫

4、地?zé)崤馨惭b完成并沖洗后進行水壓試驗。

A、混凝土澆筑前試驗壓力為工作壓力1.5倍且不低于0.6MPa，穩壓1h，壓力降不大于0.05MPa。檢查無滲漏后才可進行下道工序。

B、地暖管必須在充壓不低于0.6MPa的狀態下進行混凝土澆筑，混凝土填充24h后方可泄壓。

C、地暖管在充壓不低于0.4MPa的狀態下進行養護。

地暖管安裝完成后試壓

5、分集水器定位綜合考慮廚柜箱體布置，盡量保證在一個柜體內

分集水器確保在一個柜體內
