根據過火時間、火災現場的剩余部件和混凝土的損壞狀態等來推斷火力的大小，并結合坑火設計中的公式來推算建筑的剩余承載力。

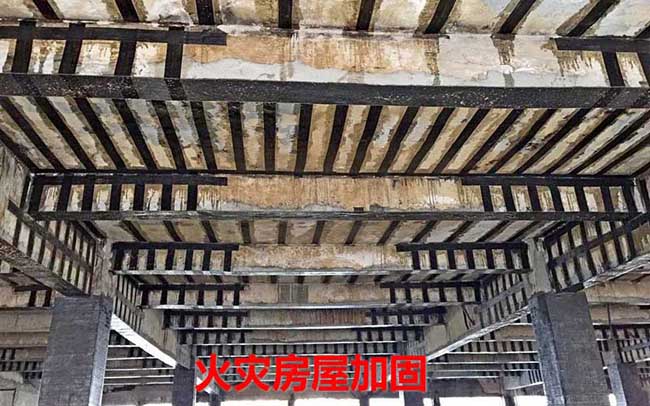

火災房屋加固

火災后房屋損害程度的幾種檢查： 火災對房屋的損毀，主要是高溫作用，其受損程度主要取決于火災的持續時間和溫度等因素，因此，對于耐火性能

較好的鋼筋砼結構房屋的檢查、鑒定，更具有特殊性和復雜性。 1.了解房屋受災前使用性質。堆放物品的名稱，品種、數量、位置、易燃度、著火點、受災時間、房屋結構等等，

這與分析房屋受災后的損害程度有直接關系。

火災房屋加固

2.直觀檢查砼構件的燒傷程度。由于砼受不同溫度火焰燃燒后，其表面顏色有不同的變化，且與燃燒時間長短有

關。當燃燒溫度在300—400℃時，表面為均勻的粉紅色，可見網狀微紋，錘子敲擊聲較清脆，有凹痕，彈性較好，

有振動感，鐵纖鑿擊成大碎塊脫落，鑿入深度約5；溫度在400—600℃時，表面暗紅色，裂縫寬度在0.1—0.3之

間，錘子敲擊聲較悶，凹痕較明，彈性好，有振動感，鐵纖鑿擊成碎塊脫落，能見粉紅層，深約5，可鑿入約8；溫

度在600—800℃時，表面灰色，有較長裂縫及鼓泡脹裂，疏松，錘子敲擊聲較悶，錘痕較深，振動感不強，鐵纖鑿

擊成細碎塊，粉紅層深約7—10，可鑿入約10；溫度在900℃以上表面淺黃顯白色，開裂嚴重，表層砼大量剝落、錘

子敲擊聲啞，錘痕深，有明顯塑性感，鐵纖鑿擊粉灰很多，粉紅層約10，可鑿入約10。 觀察檢查屬于經驗鑒別，只能粗略地鑒別房屋整體或構件的受損程度。

火災房屋安全檢測

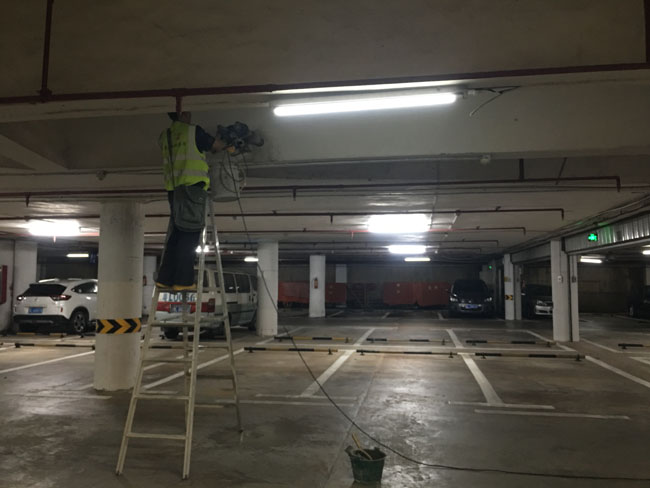

3.從殘留物變形判斷火溫高低程度，如鋁合金窗熔化，其溫度可能在650℃以上。 4.儀器檢測受損構件的抗壓強度可用回彈法、超聲一回彈法，取芯等。 5.用儀器檢測受損構件表層燒傷厚度，當構件表面不疏松、龜裂不明顯時，目前國內大多采用超聲脈沖波平測法，

或采用超聲脈沖波對測法。 6.檢查并分析砼構件裂縫的部位、寬度和性質；構件的變形程度及穩定性；房屋的變形及穩定性。

網頁標題：火災后的房屋不要盲目的去加固，先做好這幾大步的檢測
當前路徑：http://m.kartarina.com/hangye/jiagu/n23868.html

聲明：本網站發布的內容（圖片、視頻和文字）以用戶投稿、用戶轉載內容為主，如果涉及侵權請盡快告知，我們將會在第一時間刪除。文章觀點不代表本網站立場，如需處理請聯系客服。電話：028-86922220；郵箱：631063699@qq.com。內容未經允許不得轉載，或轉載時需注明來源： 創新互聯
