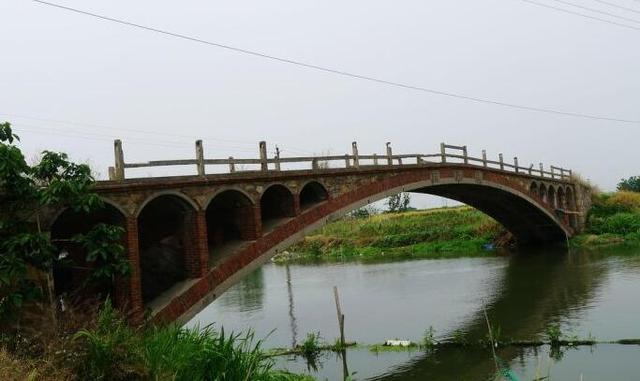

橋梁概況

該橋是一座7孔30m的五肋四波雙曲拱橋，設計荷載汽車-15級，掛車-80，橋面凈寬7.0m+2×0.25m。下部為柱式墩臺，淺基礎。拱肋分兩段預制，吊裝合龍后拱頂用法蘭盤螺栓連接。

存在的主要問題

該橋于1971年建成，由于設計及施工中的一些問題，致使該橋使用十余年后即出現拱頂下沉、橫向聯系斷開的拱肋開裂等病害。隨后拱頂繼續下沉，裂縫明顯增加，至1988年，最不利孔第四孔各拱肋分別下沉了23~33.5cm，相鄰的第三、第五孔在拱頂分別下沉了7~17cm。裂縫到處可見，其寬度達到0.4mm。該橋已進入危橋狀態。

為些，交通管理部門不得不對車輛采取限重限速行駛，嚴重阻礙了該線的交通運輸，極大地影響了該地區的經濟發展。為了改變這種局面，需要加寬橋面，并提高承載能力，橋面凈寬加寬到凈9.0m+2×0.25m,荷載等級提高到汽車-20級，掛車-100。

方案設計分析

（1）方案一：在原邊肋的外側分別加一條高80cm，寬50cm的鋼筋混凝土大肋，每孔用五道混凝土橫隔板加以連結形成整體，同時在兩邊懸出半波。

（2）方案二：在五條舊拱肋的外邊加包鋼筋混凝土以擴大其截面，達到提高承載力的要求。為了加寬橋面，再在兩側各加一條新拱肋和拱波，變成七肋六波雙曲拱橋。

經過比較分析，決定采用第一個方案，該方案除滿足加固后的承載能力和橋面凈寬的要求外，最主要的特點是全橋新加拱肋采用統一的形式，并通過矢跨比的變化來調整新加拱肋的位置，使全橋舊拱肋都處于新加拱肋的遮擋之內，給人一種結構全新的感覺，避免了以往遺留的加固痕跡。

在對上部結構加固拓寬的同時，考慮到原來的淺基礎柱式墩臺對應于提高后的荷載等級和橋面凈寬，尤其是兩條新加拱肋座設置的要求，必須對基礎和墩臺也分別進行加固和加寬。考慮到第四孔拱頂下沉最大，病害最嚴重，相應的新拱肋的矢跨比也較其他六孔小，為此，加固后的第四孔的兩個橋墩均將原來的柱式墩改為實體式墩，以承受增大的水平推力。

加固施工要點

在加固施工過程中，對原有五條拱肋不作任何觸動，只拆除舊橋欄桿和安全帶以后，先在支架上澆筑兩邊兩條新肋拱的混凝土，并在每到橫隔板的下緣預留2個φ45mm圓孔，待新肋混凝土達到其設計強度的70%以上后，兩預留孔分別穿入兩端有螺紋的φ32的16Mn圓鋼，擰緊螺母拉緊圓鋼，然后適當松弛鋼拉桿，使其內力接近于零時再澆筑橫隔板混凝土，待兩者均達到設計強度后，才拆除原橋面，加固拱上部分。
