轉載本文需注明出處：微信公眾號EAWorld，違者必究。

引言：

普元EOS 8 API Gateway作為一個獨立模塊，可以對API進行創建、發布、維護、監控等全生命周期管理。

目錄：

一、為什么引入EOS8網關

二、EOS 8網關的技術框架

三、API接入和監控示例

一、為什么引入EOS8網關

隨著微服務的熱度不斷上升，線上商業的發展和人們需求的擴增，企業中業務服務種類眾多，數量巨大，對如此規模的服務做升級、管理和維護，時間和資源成本的開銷不言而喻。API Gateway的價值隨之彰顯出來。與此同時對API Gateway的選擇也尤為重要。

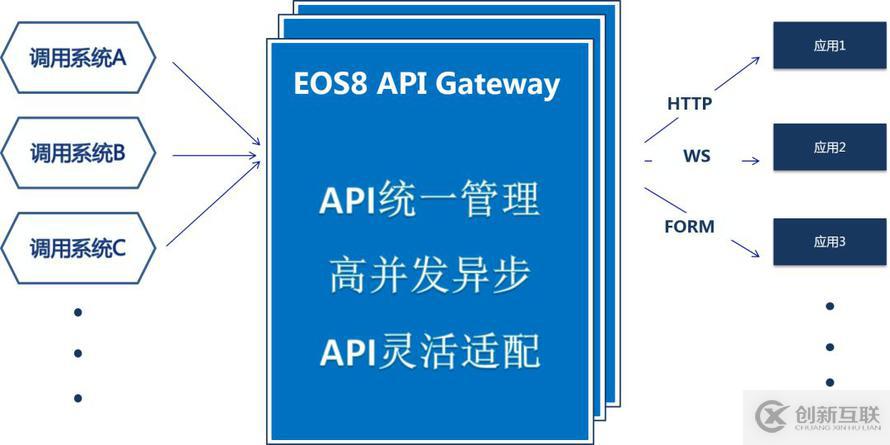

統一的API管理、高并發請求全周期異步化、靈活的API適配是EOS 8 API Gateway的優勢。

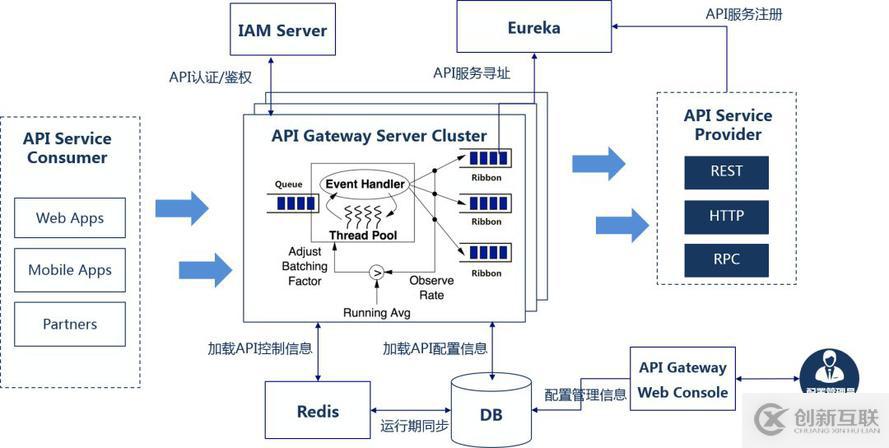

API Gateway 在各個模塊間如何運作？

上圖展示了EOS 8 API Gateway模塊間的進程視圖，方便我們理解整個業務執行過程。

首先，需要將網關和后端應用注冊到Eureka（如果后端服務不是微服務，可以忽略這一步）。

然后，在governor界面創建需要發布的API，并配置相應的ip認證和流控配置，這些操作都會同步到Gateway Server的緩存。

最后，服務消費者系統需要在Governor訂閱API，獲得網關頒發給調用方的token憑證（后面的版本會加入IAM授權），消費方系統拿到token憑證訪問已發布的API，Gateway Server從Redis讀取緩存進行ip和流控校驗，從自身緩存中讀取token信息（后面版本鑒權由IAM完成）、API配置進行請求和API適配，各個EventHeadler都完成后，由Ribbon路由到Eureka注冊的應用（如果后端服務沒有注冊到Eureka，由異步的NioClient接出）。

二、EOS 8網關的技術框架

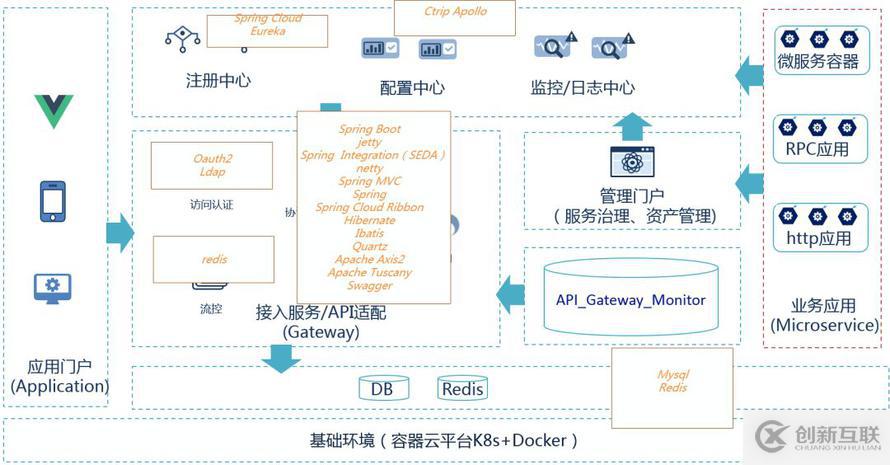

EOS8 網關部署拓?fù)浼軜?gòu)

EOS 8 API Gateway 有兩種部署模式。

1. EOS 8 API Gateway可以不依賴微服務架構中的注冊中心、配置中心進行單獨部署。整個生命周期中API鑒權、ip認證、流控、配置管理，協議數據轉換和調用日志監控等功能依然具備。但是依賴注冊中心的服務路由、配置中心的統一配置API、監控/日志中心的后端服務監控等功能會缺失。

2. EOS 8 API Gateway 作為微服務治理的重要成員，可依賴注冊中心、配置中心和監控/日志中心做微服務治理。

   a、將API Gateway、后端應用注冊到注冊中心。當配置需要管理的API時，可選擇注冊中心的應用，亦可手動輸入后端服務地址。

   b、在配置中心可以對網關API進行統一配置，譬如：統一配置請求頭響應頭、統一請求參數響應參數等。

   c、監控/日志中心可以監控注冊到注冊中心的后端服務調用和資源使用情況。

管理門戶（Governor）是EOS 8微服務架構中服務治理和資產管理的門戶，由管理員頁面操作，進行API配置發布、API分組管理、黑白名單配置、流控配置、系統/應用注冊、統一配置等操作，不過上述的功能的接口都有詳細的swagger文檔，可以根據需求自行擴展。

API_Gateway_Monitor是網關自帶的日志解析組件。網關現支持Mysql、Oracle、PG數據庫，Redis存放流控數據。

EOS8 網關部署拓?fù)浼軜?gòu)主要技術

注冊中心使用Spring Cloud Eureka，配置中心使用Ctrip Apollo。

網關主要的技術框架：

1. 網關使用了Oauth3鑒權技術（后續配合IAM做權限校驗）。

2. 在java8、Spring4的大環境下，Spring Boot加大了開發效率。

3. 嵌入了Jetty容器讓網關更輕，讓系統性能維持在一個可接受狀態。

4. 使用了基于傳輸層的Netty框架，提供異步的、事件驅動的網絡應用程序框架，為我們核心框架分階段消息異步處理架構奠定基礎。

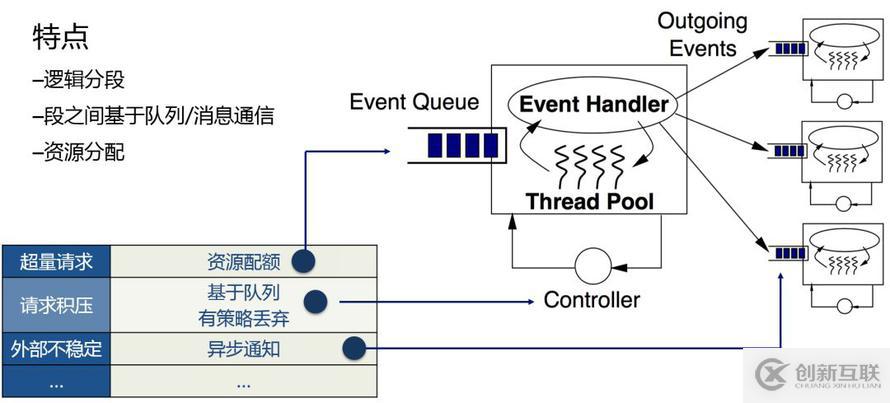

分階段消息異步處理

可以將一次請求Api Gateway，并從API Gateway獲得響應視為整個流程。

1. 邏輯分段。將整個流程劃分成：請求接入/響應接出、代理服務處理、業務服務處理、請求接出/響應接入四個業務Stage。

2. 段之間基于隊列/消息通信。每個業務Stage都有自己獨立的業務處理Event Handler、Event Queue和線程池，每個階段之間沒有任何依賴，當前的Stage事件處理完成，封裝到Message中，然后派發到其他Stage的Event Queue，直到整個Stage處理完成有Nio Client或者Ribbon Client接出。當Event queue吸納過量的負載，有限的線程池維持并發。

3. Stage控制器負責資源的分配和調度，控制派發給Event Handler的事件的數量和順序，Event Handler可能在內部丟棄、過濾、重排序事件。

分階段消息異步處理架構實現了EOS 8網關高并發請求全周期異步化。

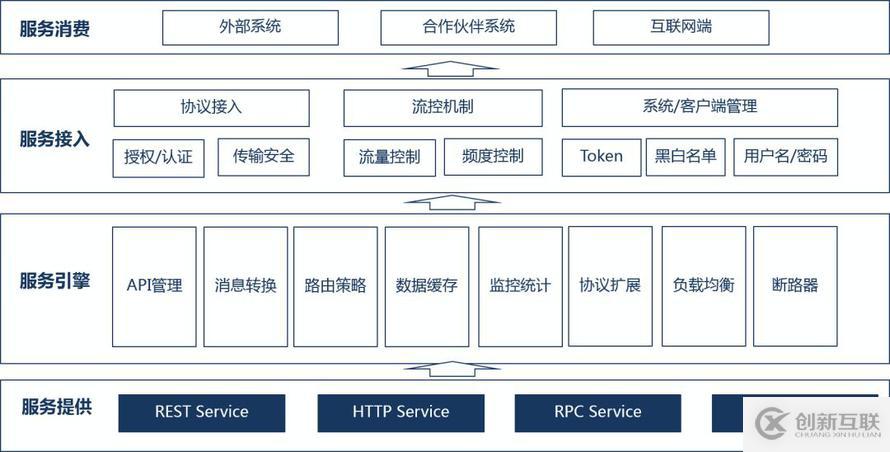

API Gateway 提供了統一的API管理

EOS 8 API Gateway從功能層面提供了統一的API管理。

首先，具有多協議接入和接出，例如HTTP協議、REST協議、WS協議等，發布出來的API可供企業內部系統、第三方應用系統和前端研發人員調用。

其次，在服務接入層，實現了權限認證、IP認證和用戶名密碼認證，再加上可靠的流控機制保障了通過網關的傳輸安全。

最后，Api Gateway Server服務引擎有以下幾個內容：

1. Api Gateway Server內部實現了協議擴展和消息轉換，根據需求在Governor管理頁面進行配置。

2. Server端的接出由Ribbon Client實現，可根據Eureka注冊的應用進行路由。

3. 流控數據皆保存在Redis中，在有限的JVM資源下優先保障傳輸效率。

4. server附帶的普元自主研發的API Gateway Monitor，可以輕松解析千萬級并發調用的日志文件，為governor呈現有效的API的調用詳情和調用趨勢。

5. API Gateway可使用F5或者Nginx進行橫向擴展，應對更大調用需求。

6. 斷路器機制可以有效的保護JVM主線程，為傳輸安全提供保障。

豐富的服務引擎使API管理更加完善。

三、API接入和監控示例

如何使用EOS 8網關？用EOS 8網關如何注冊和發布一個API？服務消費者系統又如何根據token調用已發布的網關？

API注冊

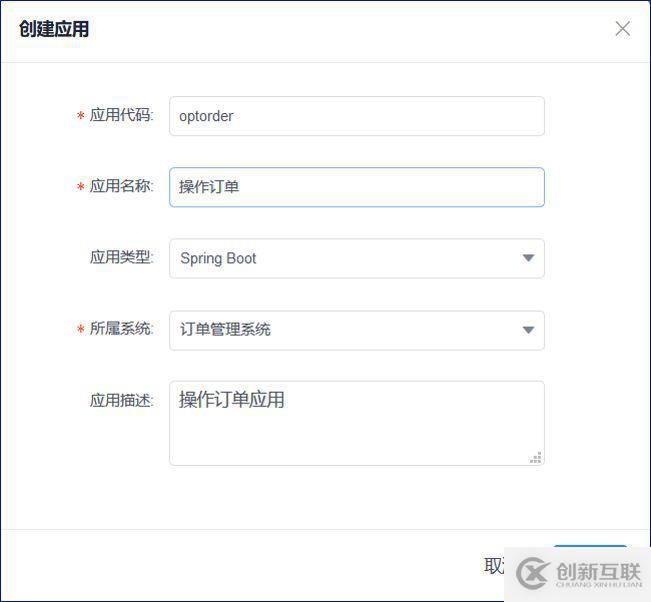

創建后端應用

如果需要API Gateway動態路由到后端應用，需要將該應用服務注冊到Eureka，然后在Governor注冊。為API注冊選擇后端服務時做好準備。

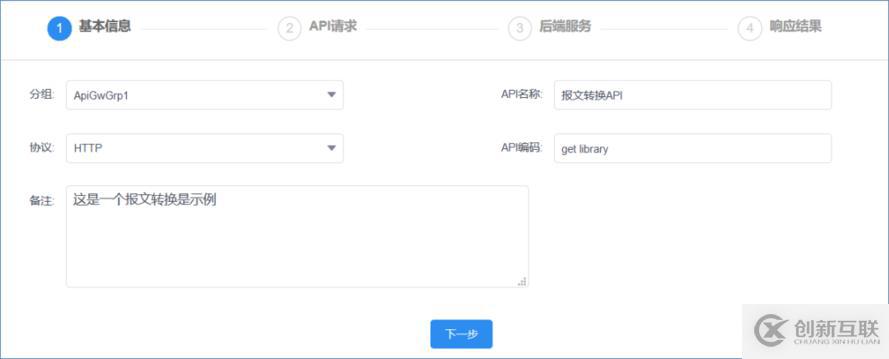

創建API第一步（配置基本信息）

創建API第一步配置基本信息，對需要注冊的API進行定義分組、協議、名稱的配置。

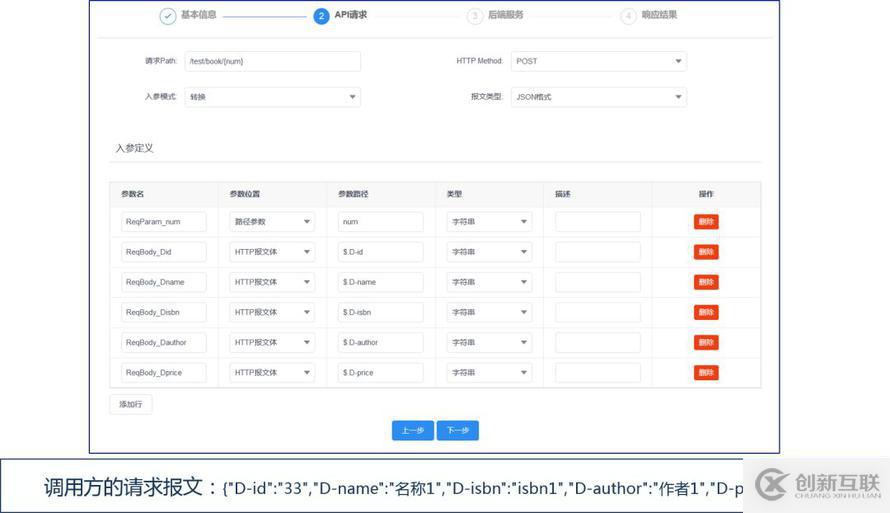

創建API第二步（配置API接入【協議/數據轉換】）

創建API第二步，配置API接入，當外部系統調用網關發布的API時涉及到的配置。

一共有四個基本配置：

1. “請求Path”是API的URI。

2. “HTTP Method”是http請求的方法。

3. “入?yún)⒛Ｊ健狈謨煞N：穿透和轉換，穿透與轉換的區別是前者網關在服務調用生命周期只做代理轉發，后者可以對請求報文進行適配和轉換。

4. “報文類型”請求報文的數據類型，默認有：JSON、XML、FORM表單，如有其他需求，可在數據字典擴展。

本次示例是http穿透，路徑參數 ”num1“加入了參數列表，參數列表中定義過的參數皆可在后端服務的Path、Header、Body中使用。

在系統對接過程，常見的API適配有json轉json、xml轉json、json轉xml。

在EOS8 API Gateway中，無論請求方的報文是什么格式的，只要能在請求的Path、Header或者Body中提取出后端服務請求所需的報文數據，便可重構后端服務請求報文。

如圖所示，在入?yún)⒍x中，當提取HTTP報文體，”參數路徑“是根據報文類型而選擇，當請求報文是JSON格式，用“$.*”JSONPath提取參數，當報文是XML格式，就用“/*/*”XPath提取參數。

將請求報文的關鍵數據都提取出來保存到參數列表中，待后端服務配置使用。

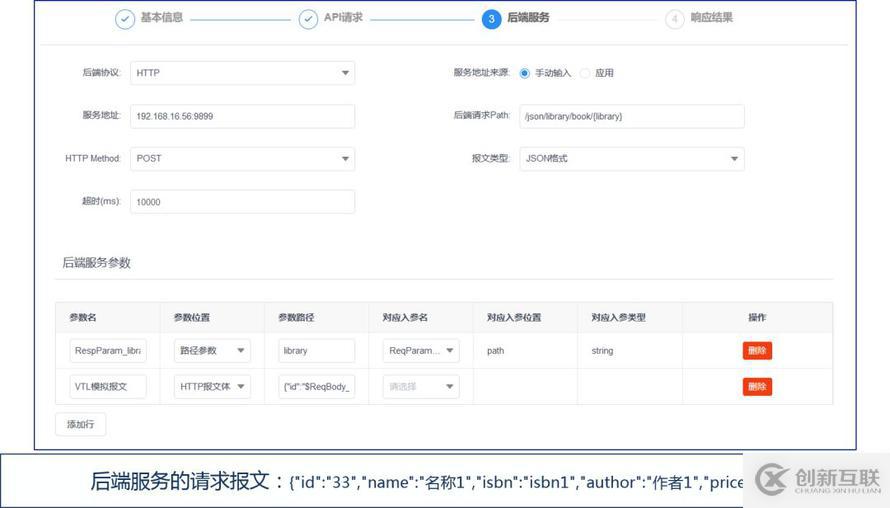

創建API第三步（配置API后端服務）

創建API第三步，配置API后端服務。

一共有6個基本配置：

1. “后端協議”是請求后端服務的網絡協議（HTTPS協議將在下個版本加入）。

2. “服務地址”是后端服務的地址，如果部署架構中將網關獨立部署，這里可以選擇“手動輸入”配置后端服務，如果部署EOS8微服務架構，可選擇“應用”進行動態路由。

3. “HTTP Method”是請求后端服務的方法。

4. “超時時間”是后端服務響應的熔斷時間。

5. “后端請求Path”是后端服務請求的URI。

6. “報文類型”是請求后端服務的請求報文類型。

后端服務參數中，可根據參數位置配置參數路徑，如：在“后端請求Path””/json/library/book/{library}”路徑中，library可作為參數路徑變量，在參數列表中找到對應的參數進行賦值。

對于后端服務報文的重構，根據已知的后端服務請求報文格式，使用了VTL語言重構，使用參數列表中的參數對重構報文的value進行賦值。VTL重構的報文示例：

{
"id":"$ReqBody_Did.asText()",
"name":"$ReqBody_Dname.asText()",
"isbn":"$ReqBody_Disbn.asText()",
"author":"$ReqBody_Dauthor.asText()",
"price":$ReqBody_Dprice.asText()
}

關于VTL腳本語言更多介紹請參考(http://t.cn/EGsgPrP)

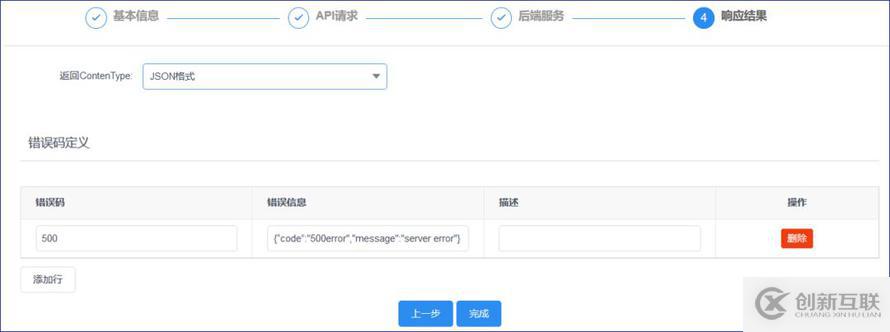

創建API第四步（響應結果配置）

創建API第四步，響應結果配置。

• “返回ContentType”配置后端服務響應的報文類型。

• “錯誤碼定義”可以自定義后端服務非正常響應。

到這里，一個完整的實現了報文轉換的API注冊成功，接下來介紹剛注冊好的API如何添加策略配置。

API策略配置

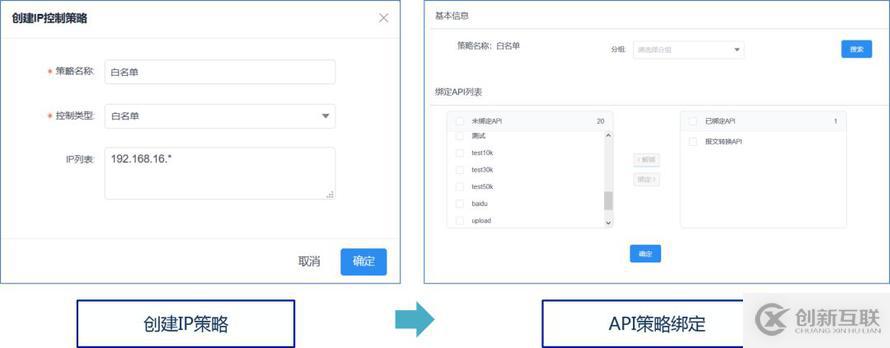

ip配置

首先創建黑白名單策略，“控制類型”可選擇黑名單或者白名單，“IP列表”可用正則表達式定義，然后在剛剛創建好的白名單策略上綁定API，綁定成功則白名單策略生效。

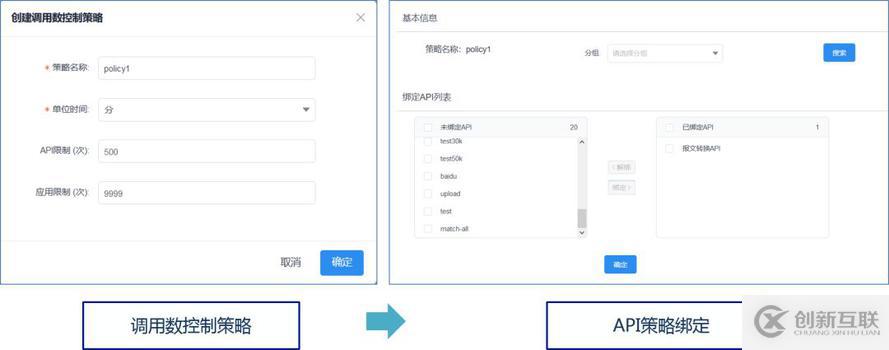

調用數配置

首先創建調用數控制策略，配置單位時間內的API被調用次數和單位時間內調用方的調用次數，然后在剛剛創建好的調用數策略上綁定API，綁定成功則調用數策略生效。

接下來開始介紹如何調用API。

調用API

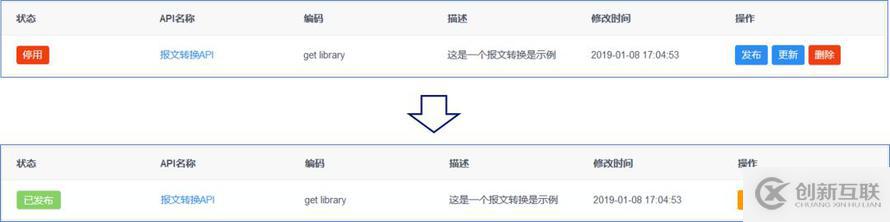

API發布

API處于“已發布”狀態才能被調用。

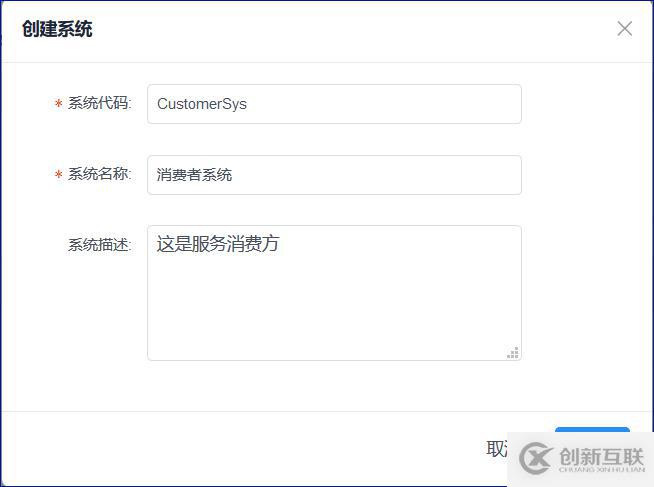

創建調用方系統

首先創建調用方系統。

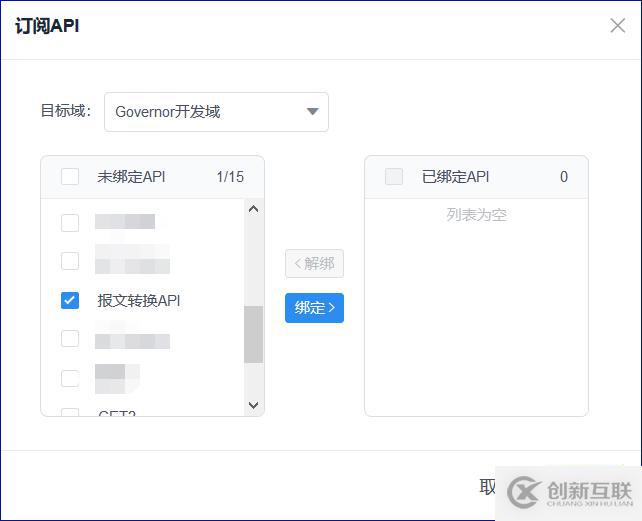

調用方系統訂閱API

然后調用方系統訂閱API。

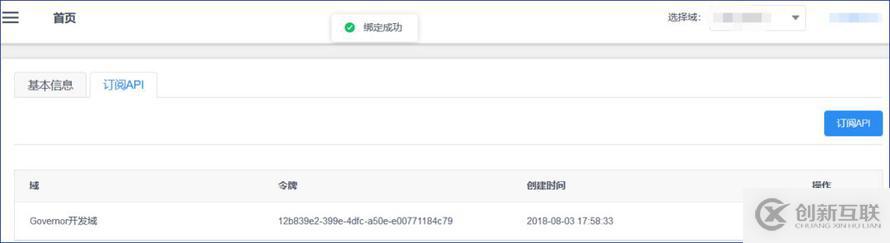

獲取網關頒發給調用方系統的憑證token

訂閱完成后，網關會頒發一個令牌，調用系統想要調用剛才訂閱的API需要傳這個令牌做認證。

調用系統調用訂閱后的API

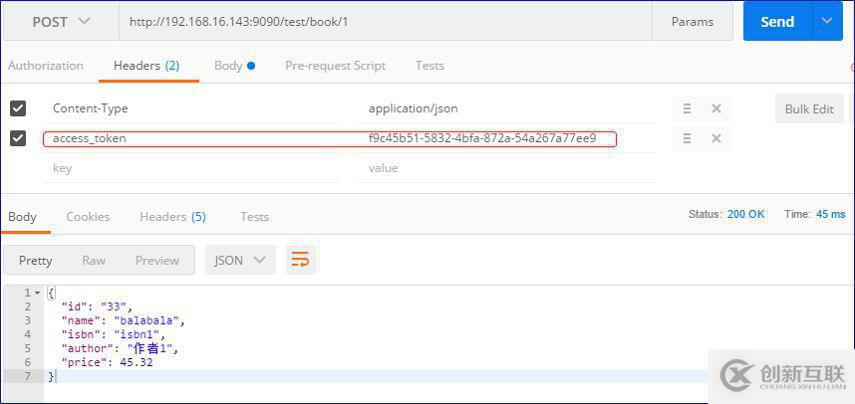

請求已發布的API，將剛剛獲取的令牌放入“access_token”請求頭中，在IP策略和調用數策略允許范圍內，調用成功。

多調用幾次后，監控調用詳情。

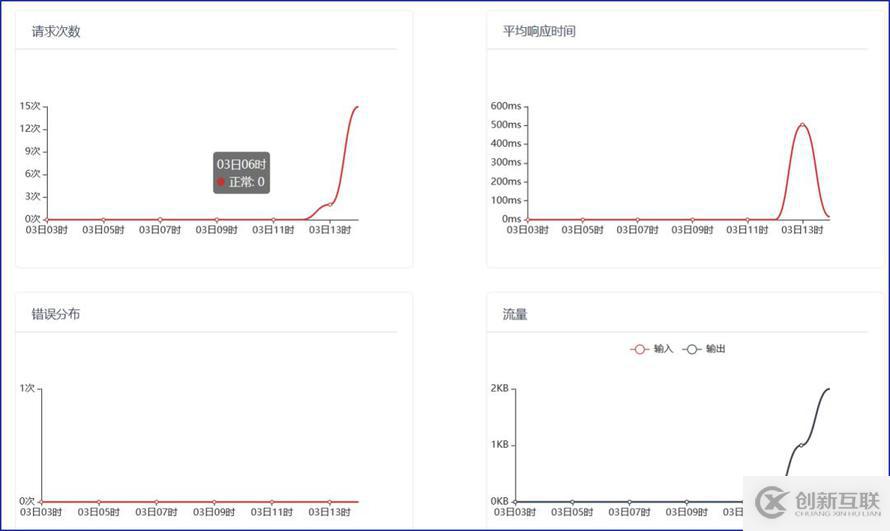

API調用監控

剛才調用后，API Gateway Server會產生日志文件，API_Gateway_Monitor自動解析完日志后會產生監控數據，如上圖展示。

總結：

---

EOS 8 API Gateway有以上諸多優點，更為關鍵的是，兩種部署模式能夠滿足廣大用戶的不同需求。其消息異步處理機制和統一API管理等功能，必將吸引廣泛的用戶體驗并得到他們的青睞。而豐富的服務引擎也將會使API管理更加完善，給用戶以最優的開發體驗。

精選提問：

問1：請問網關本身的高可用和擴展性怎么保證？

答：當高并發調用時，EOS8網關可部署在容器云，通過F5或Nginx等工具做橫向擴展。流控機制可對API、調用方進行限流，減少并發問題的發生。業務服務端有熔斷機制保障線程高可用，接出時可配置后端服務超時的重連次數，當調用異常發生做相應的處理。

問2：api授權是采取什么模式？

答：授權采取API發布訂閱模式。當API處于“已發布”狀態，消費者系統可訂閱API獲取網關頒發的令牌，當調用網關的目標API，網關會根據令牌校驗調用是否合法。

問3：單節點部署支持訪問多少并發？

答：1K報文在1000并發下，網關的TPS有2362，隨著報文增加，TPS會隨之有所下降。

關于作者：李鋮，普元java開發工程師，負責ESB/BIIP/DSB的維護，參與普元EOS 8網關的開發，現階段進行ESB 6.7升級的研發工作。
