實驗三：

成都創新互聯成立于2013年，是專業互聯網技術服務公司，擁有項目網站設計制作、成都網站制作網站策劃，項目實施與項目整合能力。我們以讓每一個夢想脫穎而出為使命，1280元望城做網站,已為上家服務,為望城各地企業和個人服務,聯系電話:18982081108





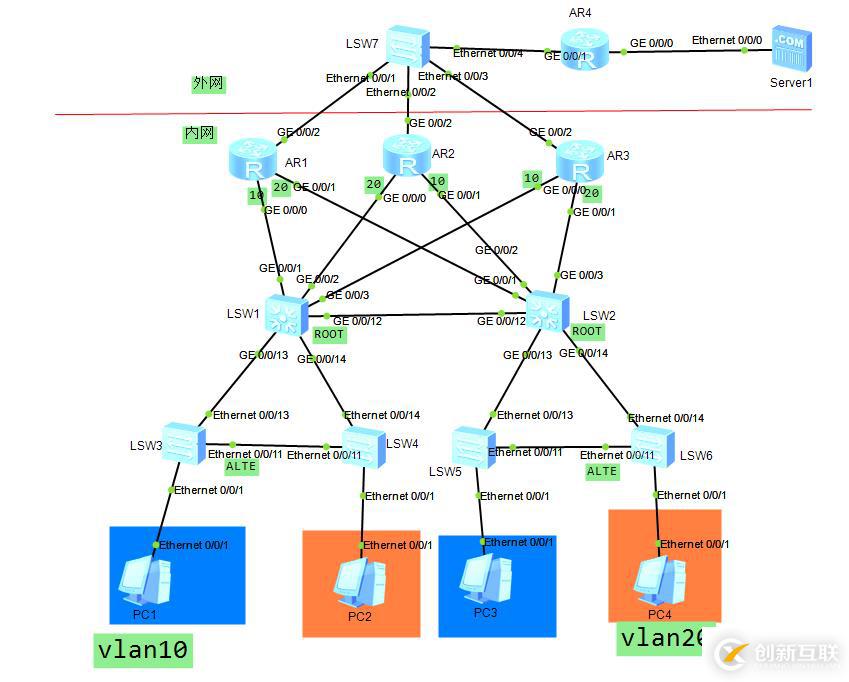

分析：查看sw1 和sw2 的stp可知 sw1和sw2 是根網橋 sw3和sw6的11端口

        為阻塞端口 ，因此可以知道pc機之間數據包的走向，也可以改變交換

        機的角色：stp priority{id}  （為4096的倍數，默認值32768）

思路與配置：

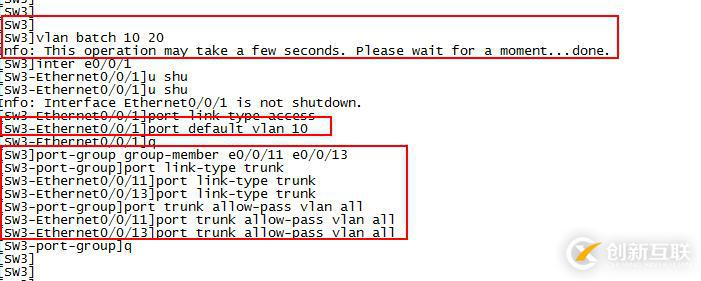

     1.配置SW3 創建vlan10 和vlan20

                 將1端口加入vlan10  11和13端口為trunk模式

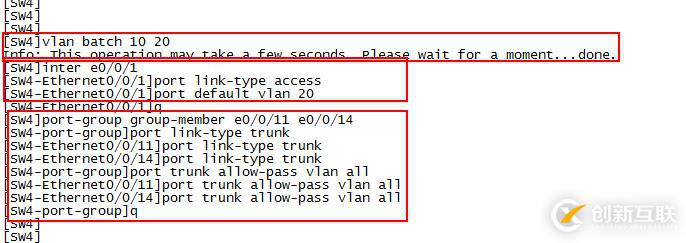

      2.配置SW4 創建vlan10 和vlan20

                 將1端口加入vlan20  11和14端口為trunk模式

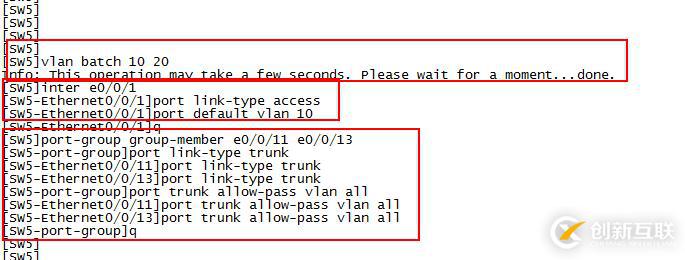

     3.配置SW5 創建vlan10 和vlan20

                 將1端口加入vlan10  11和13端口為trunk模式

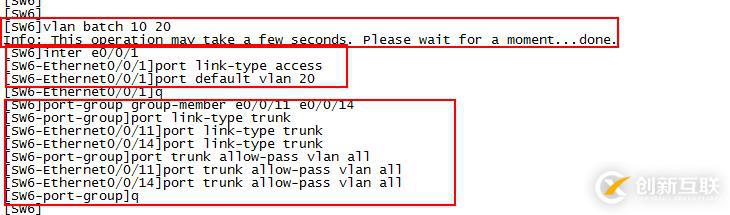

     4.配置SW6 創建vlan10 和vlan20

                 將1端口加入vlan20  11和14端口為trunk模式

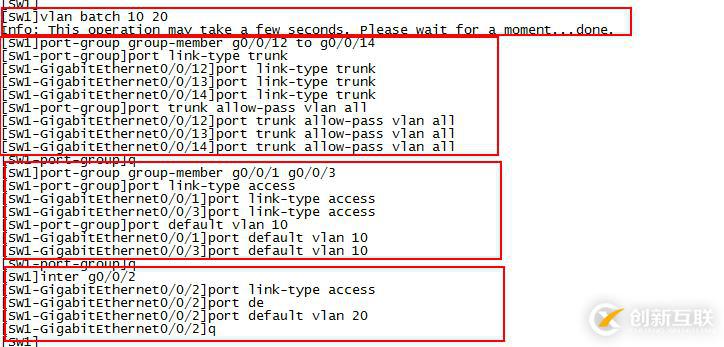

     5.配置SW1 創建vlan10和vlan20

                 12，13 ，14端口配置為trunk模式

                 1和3端口加入vlan10 2端口加入vlan20

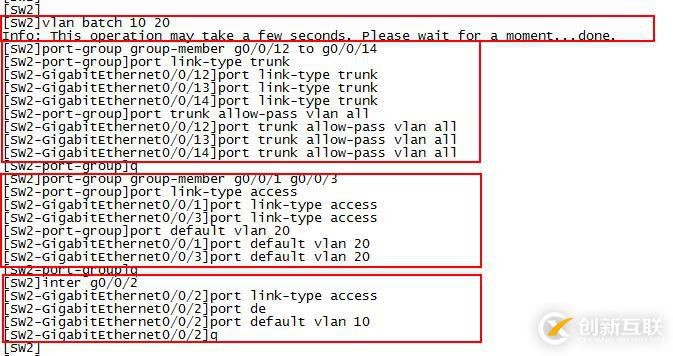

     6.配置SW2 創建vlan10和vlan20

                 12，13 ，14端口配置為trunk模式

                 1和3端口加入vlan20 2端口加入vlan10

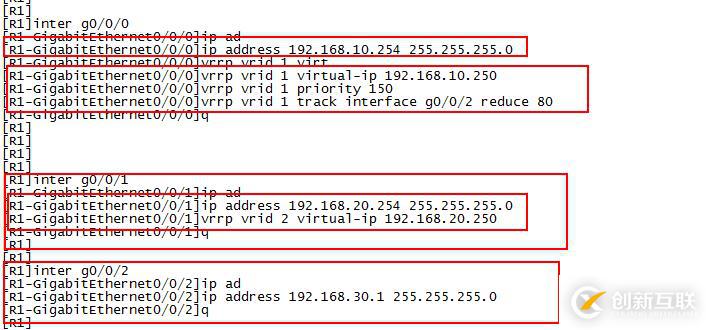

     7.配置R1 0端口ip：192.168.10.254 255.255.255.0

           配置虛擬網管 以及提高優先級 鏈路監聽

                         vrrp vrid 1 virtual-ip 192.168.10.250

                        vrrp vrid 1 priority 150

                        vrrp vrid 1 track interface g0/0/2 reduce 80

                 1端口ip：192.168.20.254 255.255.255.0

            配置虛擬網管

                         vrrp vrid 2 virtual-ip 192.168.20.250

                   2端口ip：192.168.30.1 255.255.255.0

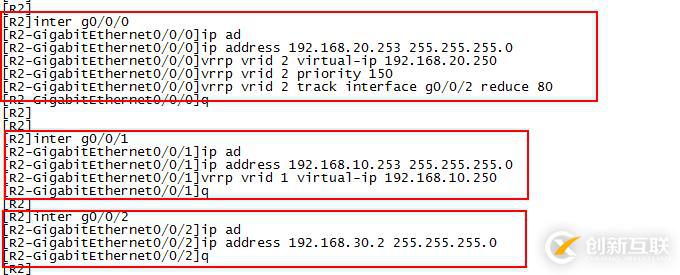

        8.配置R2 0端口ip：192.168.20.253 255.255.255.0

           配置虛擬網管 以及提高優先級 鏈路監聽

                         vrrp vrid 2 virtual-ip 192.168.20.250

                        vrrp vrid 2 priority 150

                        vrrp vrid 2 track interface g0/0/2 reduce 80

                 1端口ip：192.168.10.253 255.255.255.0

            配置虛擬網管

                         vrrp vrid 1 virtual-ip 192.168.10.250

                   2端口ip：192.168.30.2 255.255.255.0

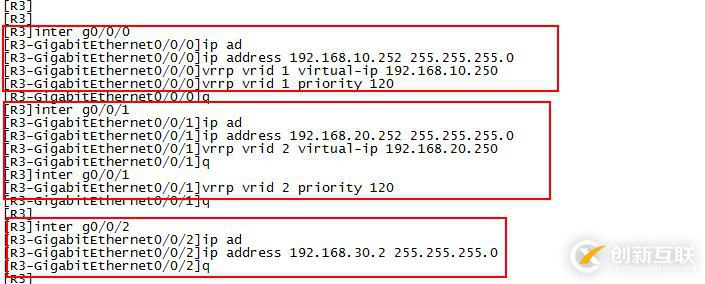

       9.配置R3 0端口ip：192.168.10.252 255.255.255.0

            配置虛擬網管 以及提高優先級

                         vrrp vrid 1 virtual-ip 192.168.10.250

                        vrrp vrid 1 priority 120

                 1端口ip：192.168.20.252 255.255.255.0

             配置虛擬網管 以及提高優先級

                         vrrp vrid 2 virtual-ip 192.168.20.250

                        vrrp vrid 2 priority 120

                   2端口ip：192.168.30.3 255.255.255.0

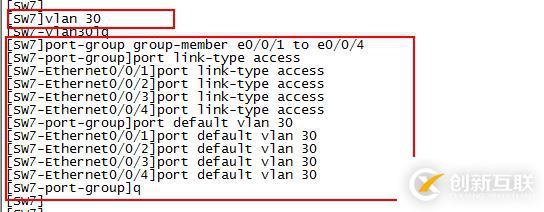

       10.配置sw7 創建vlan30 將1，2，3，4端口加入vlan30



       11.配置R4 ，配置1端口ip:192.168.30.254 255.255.255.0

                      配置0端口ip：192.168.40.254 255.255.255.0

                    配置rip

                       rip

                          version 2

                             network 192.168.30.0

                             network 192.168.40.0



        12.配置R1

                配置rip

                       rip

                          version 2

                             network 192.168.10.0

                             network 192.168.20.0

                              network 192.168.30.0

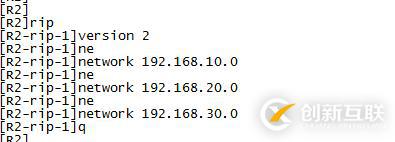

        13.配置R2

                配置rip

                       rip

                          version 2

                             network 192.168.10.0

                             network 192.168.20.0

                              network 192.168.30.0

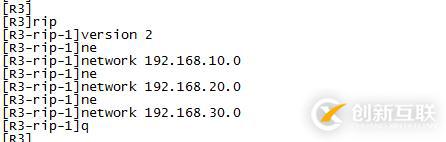

        14.配置R3

                配置rip

                       rip

                          version 2

                             network 192.168.10.0

                             network 192.168.20.0

                              network 192.168.30.0

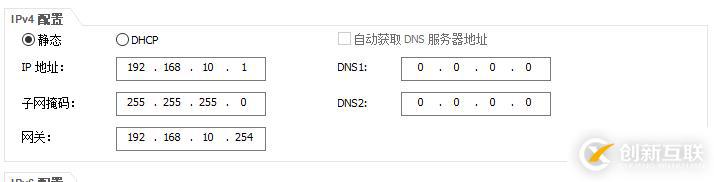

        15.配置pc1 ip：192.168.10.1 255.255.255.0

                          網管 192.168.10.254

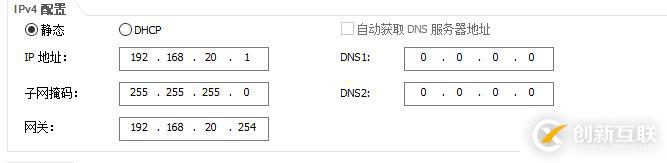

            配置pc2 ip：192.168.20.1 55.255.255.0

                          網管 192.168.20.254

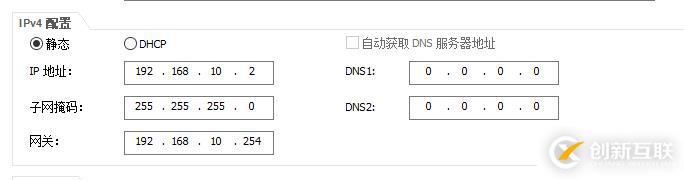

            配置pc3 ip：192.168.10.2 255.255.255.0

                          網管 192.168.10.254



            配置pc4 ip：192.168.20.2 255.255.255.0

                          網管 192.168.20.254

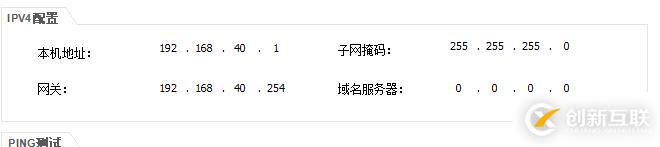

           配置server ip 192.168.40.1 255.255.255.0

                          網管 192.168.40.254



        16.此時全網互通

===========================================================================

步驟11-14也可用OSPF

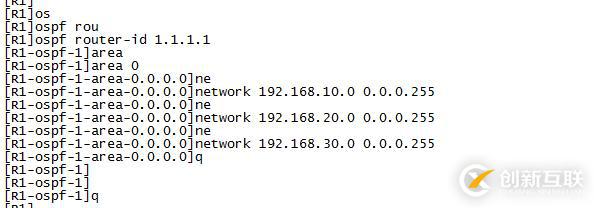

        配置R1

              ospf route-id 1.1.1.1

                 area 0

                    network 192.168.10.0 0.0.0.255

                    network 192.168.20.0 0.0.0.255

                    network 192.168.30.0 0.0.0.255

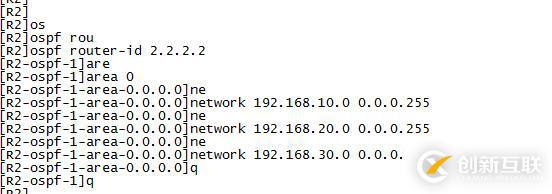

         配置R2

              ospf route-id 2.2.2.2

                 area 0

                    network 192.168.10.0 0.0.0.255

                    network 192.168.20.0 0.0.0.255

                    network 192.168.30.0 0.0.0.255

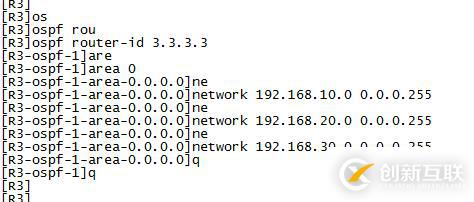

           配置R3

              ospf route-id 3.3.3.3

                 area 0

                    network 192.168.10.0 0.0.0.255

                    network 192.168.20.0 0.0.0.255

                    network 192.168.30.0 0.0.0.255



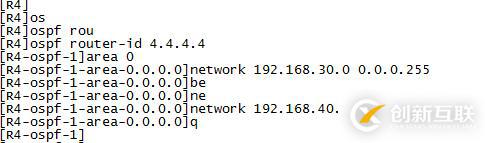

         配置R4

              ospf route-id 4.4.4.4

                 area 0

                    network 192.168.10.0 0.0.0.255

                    network 192.168.20.0 0.0.0.255

                    network 192.168.30.0 0.0.0.255



==========================================================================

此時外網也可以ping通內網，在現實環境中是不可能存在的，因此外網會運用隔離vlan技術

----------------------------------------------------------------------------------------------------------------------------

        重點：

2層

     鏈路捆綁

3層

     vlan間路

        路由器

        單臂路由

        SVI

     單點故障

        冗余鏈路/設備

           鏈路捆綁（鏈路備份/數據負載均衡）

              不捆綁（鏈路備份-浮動路由）

          網關冗余技術

              VRRP(group)

              HSRP

              GLBP

==========================================

確保終端設備（pc/server）互通

     一個網段

           交換

     不同網段

           路由

  故障：

     1.本身的交換故障

     2.單點故障

           冗余鏈路/設備

                 問題-2層環路問題

                       生成樹協議

                 帶寬不足的問題

                       鏈路捆綁

     3.本身路由故障

     4.單點故障

           冗余鏈路/設備

                 問題-3層環路問題

                       路由協議

                 選路問題

                       路由協議

                 帶寬不足問題

                       鏈路捆綁
