如何C#使用獲取Visio模型信息？針對這個問題，這篇文章詳細介紹了相對應的分析和解答，希望可以幫助更多想解決這個問題的小伙伴找到更簡單易行的方法。

創新互聯是一家集網站建設,閩清企業網站建設,閩清品牌網站建設,網站定制,閩清網站建設報價,網絡營銷,網絡優化,閩清網站推廣為一體的創新建站企業，幫助傳統企業提升企業形象加強企業競爭力。可充分滿足這一群體相比中小企業更為豐富、高端、多元的互聯網需求。同時我們時刻保持專業、時尚、前沿，時刻以成就客戶成長自我，堅持不斷學習、思考、沉淀、凈化自己，讓我們為更多的企業打造出實用型網站。

前言

Office Visio 是繪制各種類型圖表的一個很好的工具，可以繪制業務流程的流程圖、網絡圖、工作流圖、數據庫模型圖、軟件圖，以及家居設計圖等等，可用于可視化和簡化業務流程、跟蹤項目和資源、繪制組織結構圖、映射網絡、繪制建筑地圖以及優化系統。

操作方法如下：

一、打開Visio的開發者模式

文件--選項--高級--以開發人員模式運行

二、查看模型的屬性

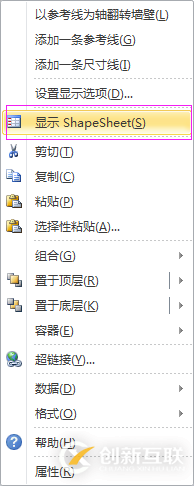

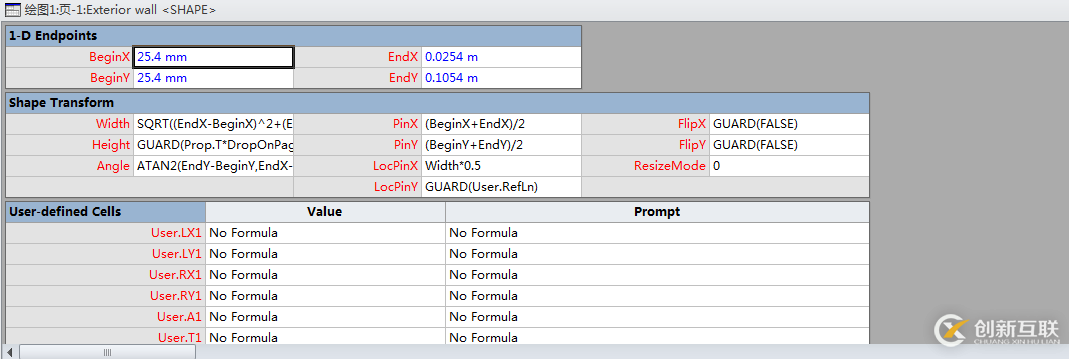

選中模型--右鍵顯示ShapeSheet，在Visio的下面就會出現模型的所有屬性了。

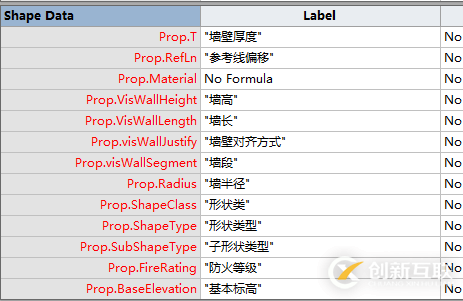

下滑，可以在Shape Data里看到此模型的屬性信息

三、C#代碼操作

1、打開墻模型模板

WALL_M.VSS是墻的模型模板，這個推薦大家用everything搜索一下，就能拿到模板路徑了，自己需要哪個去里面找。

2、建立模型并設置參數

建立模型很方便，就是用document.Masters屬性加模型名稱，模型名稱在哪呢，其實很好找，就是Visio的模型名稱，用漢字就可以。

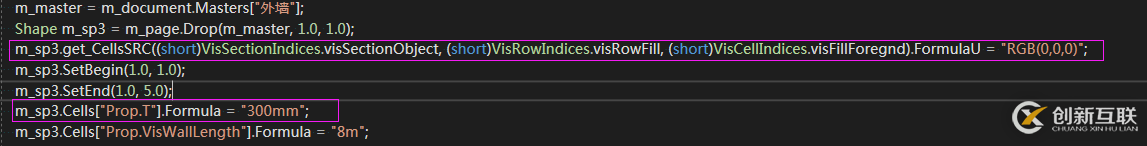

設置模型的參數有兩種方式，圖片中用粉色框，框起來的部分。

網上大部分的資料里都是用的第一個方法，這個方法不太方便記憶，而第二個方法就很方便了，也就是本文介紹的簡單的方式。

模型名.Cells["屬性名"].Formula

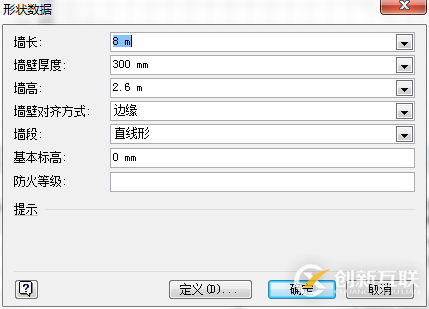

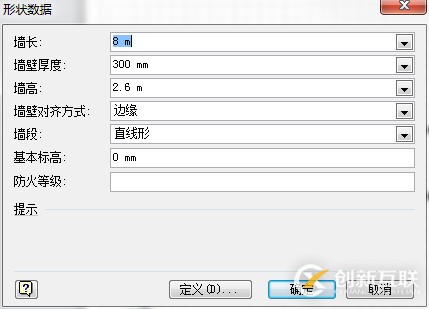

屬性名，就是ShapeSheet里看到的那些屬性，都是String類型，可以直接設置。設置成功以后，就是以下的圖了。

3、遇到的問題

并不是所有的屬性，設置了就一定好使，問題，我也不知道出現在哪，其中一個就是填充屬性。

FillForegnd是填充屬性，設置代碼為

m_sp4.Cells["FillForegnd"].Formula = "RGB(0,0,0)";

通過參數查看，設置成功

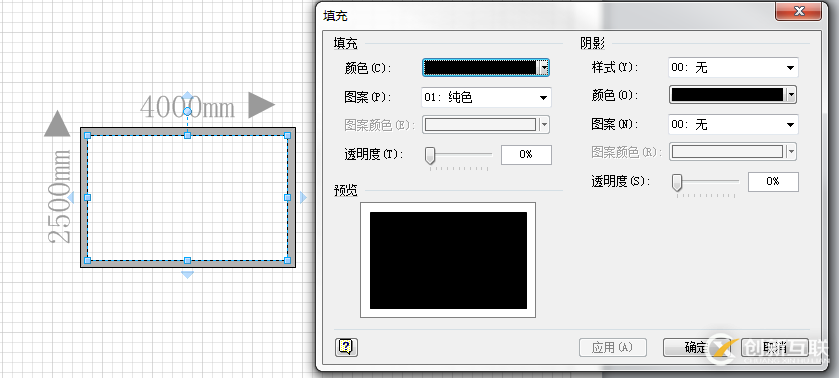

并且右鍵模型，格式--填充，如下圖

關于如何C#使用獲取Visio模型信息問題的解答就分享到這里了，希望以上內容可以對大家有一定的幫助，如果你還有很多疑惑沒有解開，可以關注創新互聯成都網站制作公司行業資訊頻道了解更多相關知識。
