需求分析：使用Allegro軟件進行PCB Layout設計時，當電路圖中有很多路相同的模塊，使用模塊復用的的操作方法，可以顯著提高工作效率，同時也可以使PCB布局在整體上顯得美觀。下面來講述這個方法

具體方法及說明：

1、如圖，兩個電路模塊，它們在原理圖中的電路也是一樣的，對于這多個相同的電路模塊，只要在PCB中做好其中的一個，則其余相同的模塊通過復用的方式，可以快速完成，對于那些復雜的模塊，復用的優勢會更明顯。

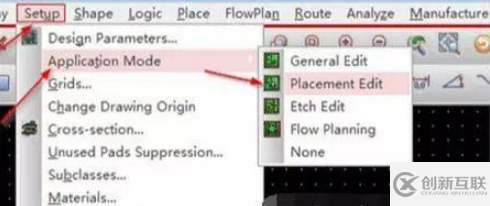

2、原理圖中導出相同模塊的器件信息，然后在放置器件的時候?qū)儆谝粋€(gè)模塊的器件都放一起，放置好器件之后只需要選擇其中一個模塊進行布局布線，布好之后選擇Setup — Application Mode — Placement Edit，然后框選這個做好的模塊，選好之后點擊右鍵，選擇Place Replicate Create



3、設置過濾器，將via等信息也添加進來：再選中其他的cline、via以及shape，都選好之后右鍵Done。

都選好之后右鍵Done

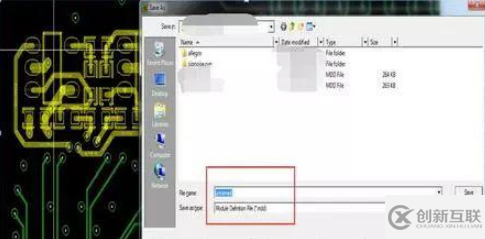

4、單擊一下左鍵就會出現一個提示保存的窗體，保存的文件是mdd格式，即模塊定義文件，這樣一個模塊就做好了。

5、點擊了place replicate create后，模塊的元素會被高亮，也有些不會高亮—沒有被選中，此時需要在右側面板中選中相關的元素，然后再對著模塊選擇（框選），直到全部選中。via和line是沒法選中的。選擇其他模塊器件，如果少選了，Allegro會把不能匹配到的器件報告出來，如果多選了，則Allegro不會理會那些多出來的器件，只匹配模塊文件中器件。

6、點右鍵，然后done掉命令，點左鍵，彈出對話框，輸入module1.mdd文件的名稱。

7、利用.mdd文件，進行模塊復用;在placement edit 模式下，選中另外一個模塊的全部器件，點擊右鍵，選好之后點擊右鍵，選擇Place replicate apply，然后選擇剛剛保存的文件名即可，可以看到布局和布線信息都跟之前的一模一樣。
