前言

本次實驗使用eNSP中AC6005，AP6050完成實驗。所有配置在AC1上完成。

創新互聯是一家集網站建設,拜泉企業網站建設,拜泉品牌網站建設,網站定制,拜泉網站建設報價,網絡營銷,網絡優化,拜泉網站推廣為一體的創新建站企業，幫助傳統企業提升企業形象加強企業競爭力。可充分滿足這一群體相比中小企業更為豐富、高端、多元的互聯網需求。同時我們時刻保持專業、時尚、前沿，時刻以成就客戶成長自我，堅持不斷學習、思考、沉淀、凈化自己，讓我們?yōu)楦嗟钠髽I(yè)打造出實用型網站。

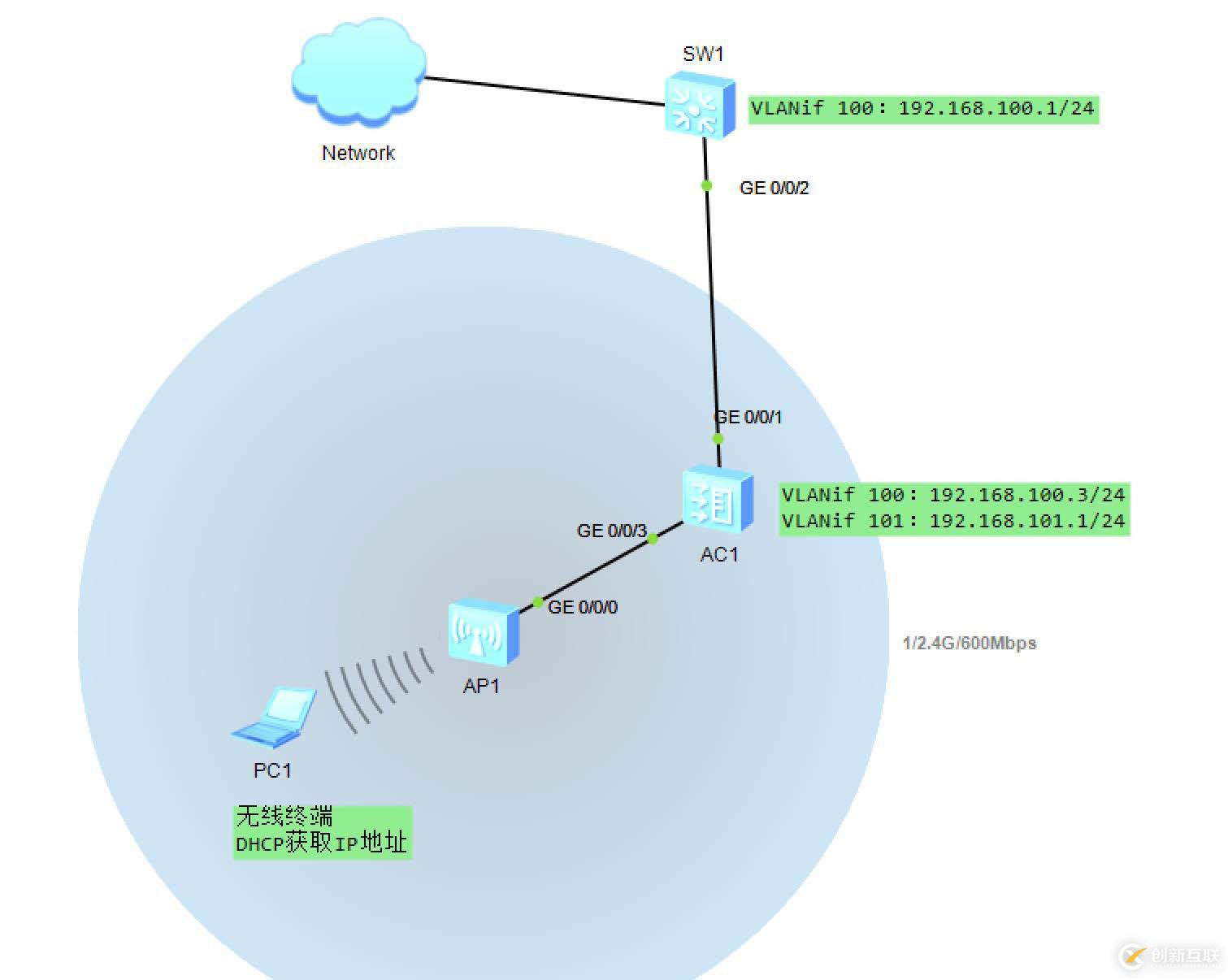

實驗拓?fù)?/h2>

配置過程

一、配置AC1上端口VLAN的配置
其中VLAN 100為業務VLAN，VLAN 101為管理VLAN。配置AC鏈接AP的端口為trunk，并修改PVID為管理VLAN
vlan batch 100 101 //創建VLAN 100和101
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan all
#
interface GigabitEthernet0/0/3
port link-type trunk
port trunk pvid vlan 101 //修改PVID為管理VLAN 101
port trunk allow-pass vlan all
二、配置VLANIF接口DHCP功能
配置AP地址通過管理VLAN自動獲取并使用接口地址池，PC的地址也是自動獲取通過全局地址池
ip pool huawei //創建地址池huawei
gateway-list 192.168.100.254
network 192.168.100.0 mask 255.255.255.0
excluded-ip-address 192.168.100.201 192.168.100.253
dns-list 192.168.100.254
#
interface Vlanif100
ip address 192.168.100.3 255.255.255.0
dhcp select global //配置PC通過全局地址池獲取IP地址
#
interface Vlanif101
ip address 192.168.101.1 255.255.255.0
dhcp select interface //配置AP通過接口地址池自動獲取IP地址
三、配置AP上線
1、創建AP組
[AC] wlan
[AC-wlan-view] ap-group name ap1
[AC-wlan-ap-group-ap-group1] quit
[AC-wlan-view] regulatory-domain-profile name domain1
[AC-wlan-regulate-domain-domain1] country-code CN
[AC-wlan-regulate-domain-domain1] quit
[AC-wlan-view] ap-group name ap
[AC-wlan-ap-group-ap-group1] regulatory-domain-profile domain1
[AC-wlan-ap-group-ap-group1] quit
[AC-wlan-view] quit
[AC] capwap source interface vlanif 101 //配置AC的源接口
2、將AP綁定AP組中
[AC] wlan
[AC-wlan-view] ap auth-mode mac-auth //缺省即為mac認證可以不配置
[AC-wlan-view] ap-id 0 ap-mac 00e0-fc7b-7ad0 //該MAC為AP的MAC
[AC-wlan-ap-0] ap-name area_1
[AC-wlan-ap-0] ap-group ap //綁定AP組
[AC-wlan-ap-0] quit

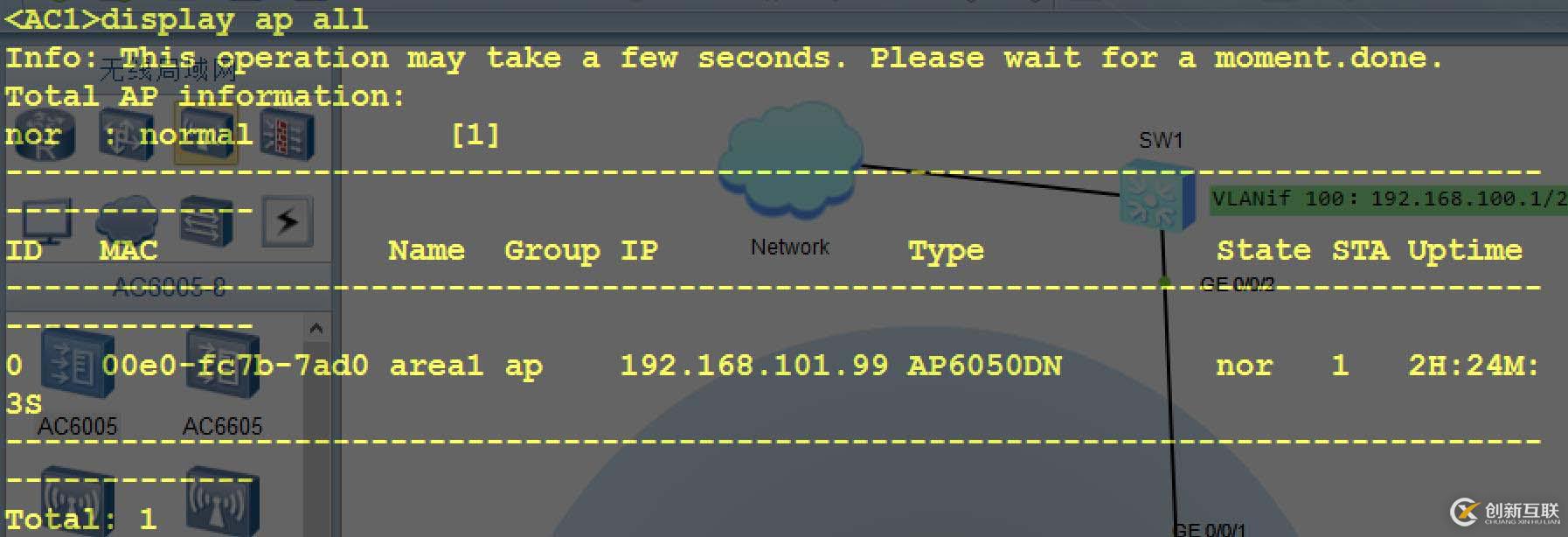

3、將AP上電后，當執行命令display ap all查看到AP的“State”字段為“nor”時，表示AP正常上線。

三、配置WLAN的業務參數
1、配置安全模板
[AC]wlan
[AC-wlan-view] security-profile name sec
[AC-wlan-sec-prof-wlan-security] security wpa2 psk pass-phrase huawei@123 aes //認證類型wpa2，密碼為huawei@123
[AC-wlan-sec-prof-wlan-security] quit
2、創建SSID模板
[AC-wlan-view] ssid-profile name ssid
[AC-wlan-ssid-prof-wlan-ssid] ssid huawei //配置SSID名稱為“huawei”
[AC-wlan-ssid-prof-wlan-ssid] quit
3、創建VAP模板，配置業務數據轉發模式、業務VLAN，并且引用安全模板和SSID模板。
[AC-wlan-view] vap-profile name vap
[AC-wlan-vap-prof-wlan-vap] forward-mode tunnel //轉發模式為隧道模式
[AC-wlan-vap-prof-wlan-vap] service-vlan vlan-id 100 //綁定業務VLAN
[AC-wlan-vap-prof-wlan-vap] security-profile wlan-security
[AC-wlan-vap-prof-wlan-vap] ssid-profile ssid //綁定ssid模板
[AC-wlan-vap-prof-wlan-vap] quit
4、配置AP組引用VAP模板，AP上射頻0使用VAP模板的配置，因?yàn)閷?shí)驗中只有一個AP，所以使用射頻0。
[AC-wlan-view] ap-group name ap
[AC-wlan-ap-group-ap-group1] vap-profile wlan-vap wlan 1 radio 0
[AC-wlan-ap-group-ap-group1] quit

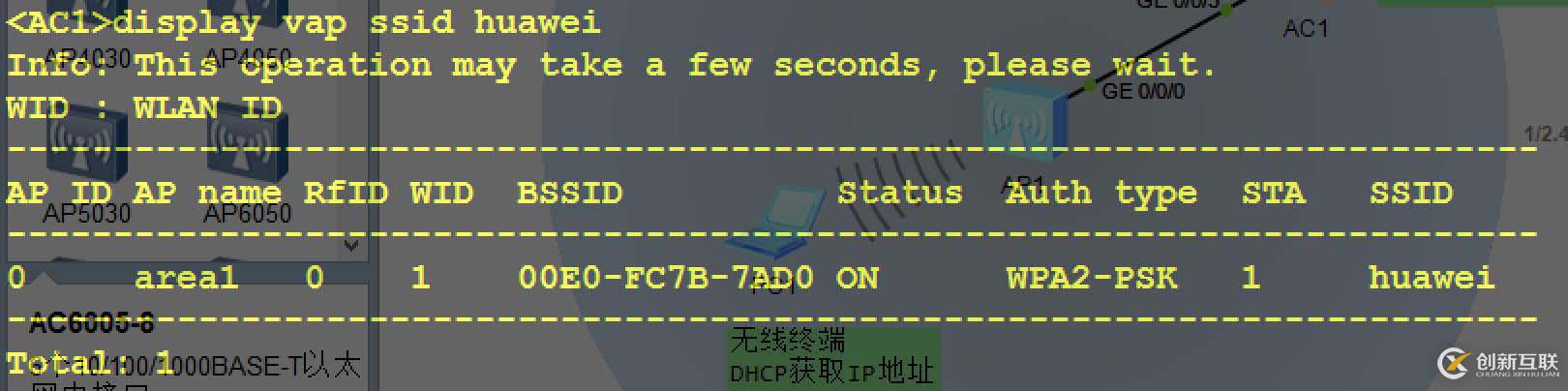

5、WLAN業務配置會自動下發給AP，配置完成后，通過執行命令display vap ssid huawei查看如下信息，當“Status”項顯示為“ON”時，表示AP對應的射頻上的VAP已創建成功。

配置驗證

在STA（PC）上進行測試連接，點擊SSID為huawei的信號并輸入huawei@123密碼進行連接。

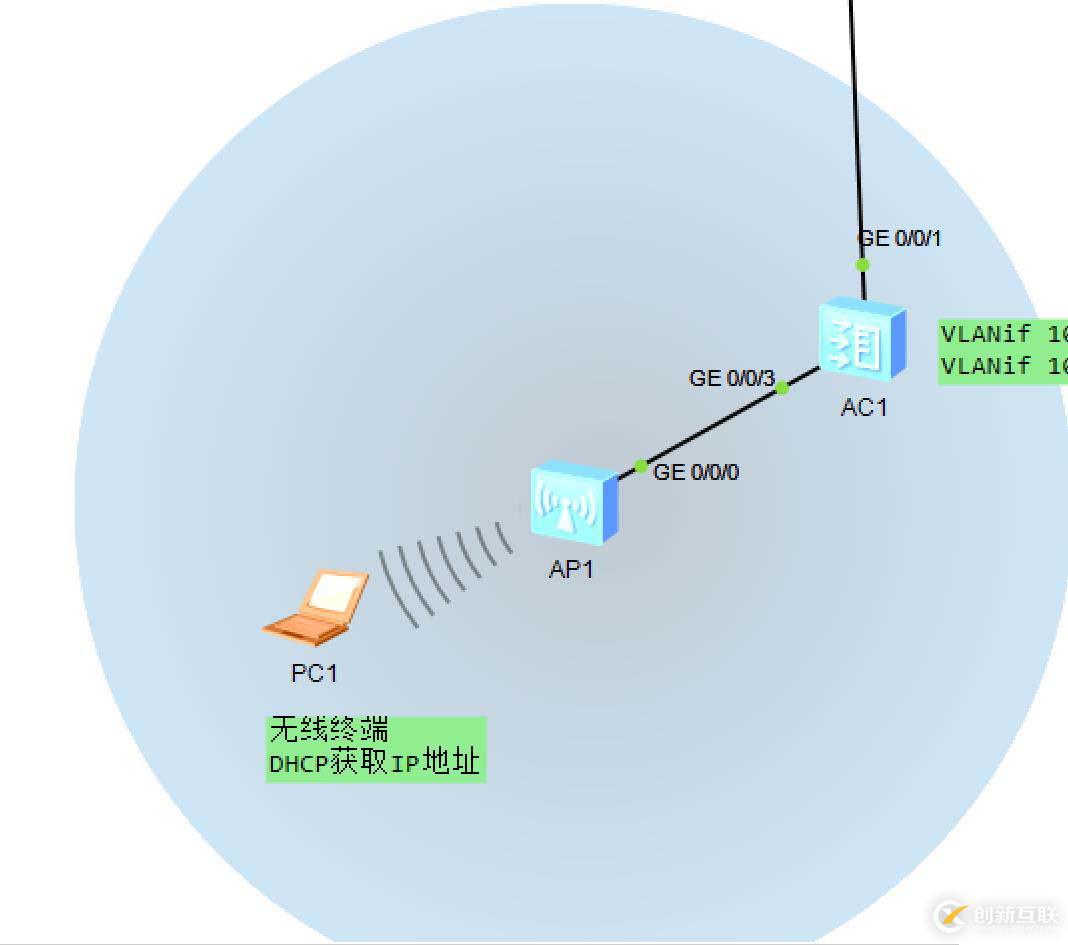

鏈接成功后即可看到信號：

---
