隨著“白色污染”污染的加劇，全球各國紛紛推出更加嚴格的限塑令，可降解塑料袋占據了各大超市和購物中心，細心觀察便會發現，這些可降解塑料袋的品種幾乎全都是PBAT+PLA+St。那么PBAT+PLA+St究竟有什么優勢呢？

01

淀粉

淀粉廣泛的分布于水果或植物果實、根蒂或葉片當中。全世界每年有高達數億噸的淀粉產量，是眾多可再生且可生物降解的資源當中的一種，有著來源廣泛、價格低廉的優勢。但由于天然淀粉因具有微晶結構及粒狀結構，不具有熱塑加工性能，需被改造為熱塑性淀粉，從而具有熱塑加工性能。

支鏈淀粉結構

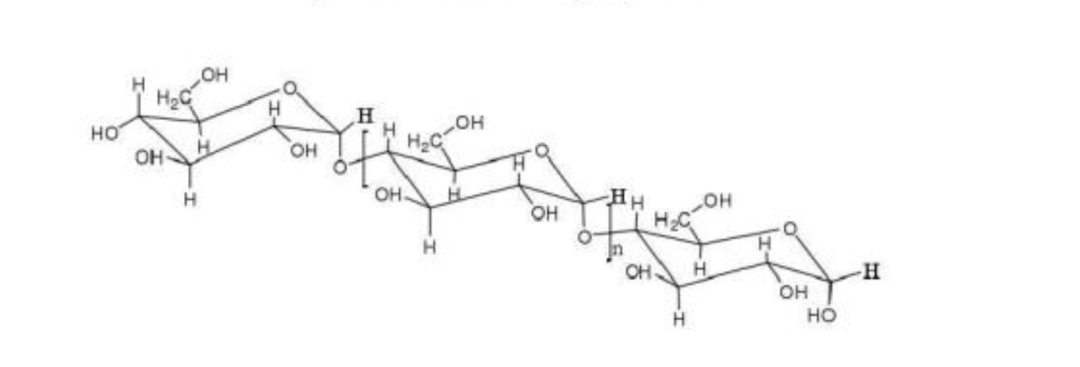

直鏈淀粉結構

02

PBAT

聚己二酸/對苯二甲酸丁二脂(PBAT)是其中備受關注的一類可降解聚酯，既具有PBT聚酯良好的力學性能，又兼具脂肪族聚酯良好的拉伸性和延展性，還可以在自然條件下降解為水和二氧化碳。

但該材料的價格較高，限制了其在市場中的應用；因此，其價格低廉、可降解的淀粉與PBAT共混就是最好的選擇

03

PLA

PLA（polylactic acid）也稱為聚乳酸，聚乳酸的生產過程無污染，而且產品可以生物降解，實現在自然界中的循環，因此是理想的綠色高分子材料，是生物基生物降解塑料的代表之一。

但是在現實應用中也存在很多不足:  PLA 的韌性比較差，缺少彈性以及柔性，質地硬而且脆性大，溶體強度相對較低，結晶速率過慢等，上述缺陷限制了其在很多方面的應用。

PLA 的化學結構中含有大量的酯鍵，導致其親水性差，降解速率需要控制等。而且 PLA 價格較高，增加了原料成本，也限制了其在商業上的推廣。因此，針對以上諸多缺點，對 PLA 進行改性。

PBAT質地軟、延展性強、降解周期短；PLA質地脆、韌性差、降解周期長，因此把兩者混合使用，是一種極好的協同改善性能的方法。

04

PBAT/PLA材料介紹

【相容性】

PBAT與PLA的熔融共混是一種物理改性手法，其要點就是要求兩者相容性好。但PBAT與PLA的溶解度差異較大，因此相容性差，很難混合均勻。

改善PBAT與PLA的相容性就是首要問題。需要在共混加工過程中加入一種或多種增容劑，提高PBAT、PLA界面的粘合力。常用的增容劑有：增塑劑、反應性增容劑、韌性高分子聚合物。

【力學性能】

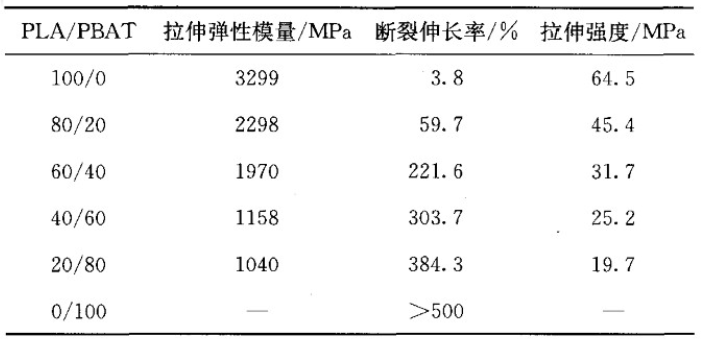

PLA與PBAT有著互補的性能，因此必然存在綜合性能最好的質量比。

1、 PLA比例升高至40%為節點，材料拉伸強度先減小后增大，斷裂伸長率先是大幅度下降，隨后保持平穩。

2、 如果PLA含量大于70%則材料脆性過強無法吹塑成膜。因此PLA與PBAT的比例應根據添加劑情況維持在1:1左右。

【降解性能】

材料降解初期的反應是水分子進入發生水解反應。如果是單獨的PBAT材料，由于分子結構存在剛性酯鍵，水分子難以進入因此不易降解。而PLA分子易被水分攻入發生內部降解，因此PLA含量越高，材料降解速度越快。
